新能源汽车动力电池涂胶粘结质量检测系统
发布日期:2022-02-25 阅读量:3013

       随着新能源汽车行业的快速发展,新能源汽车起火的安全事故时有发生,其安全性越来越受到公众的关注。作为新能源汽车最核心的组成部分,动力电池的安全和质量至关重要,据统计,新能源汽车约80%的故障来源于动力电池。

       目前动力电池一般采用有机硅进行密封,有机硅密封胶具有优异的性能,可满足动力电池的防震、防水、阻燃、导热的需求,有效提高动力电池的安全性。受工艺控制及老化等因素影响,有些电池涂胶会出现部分脱粘问题,在汽车长期运行下会引发局部过热甚至起火的安全事故,因此对涂胶粘结质量进行检测至关重要。

       针对此问题,广州多浦乐电子科技股份有限公司开发了一套动力电池涂胶粘接质量相控阵超声检测系统,如图1所示,系统采用ROBUST相控阵板卡、全自动化多轴扫查系统并配以高频、大阵元的特殊设计传感器,能够实现快速大面积二维精细化扫查,成像清晰、效果较好,可实现涂胶质量的高速可视化检测。

1

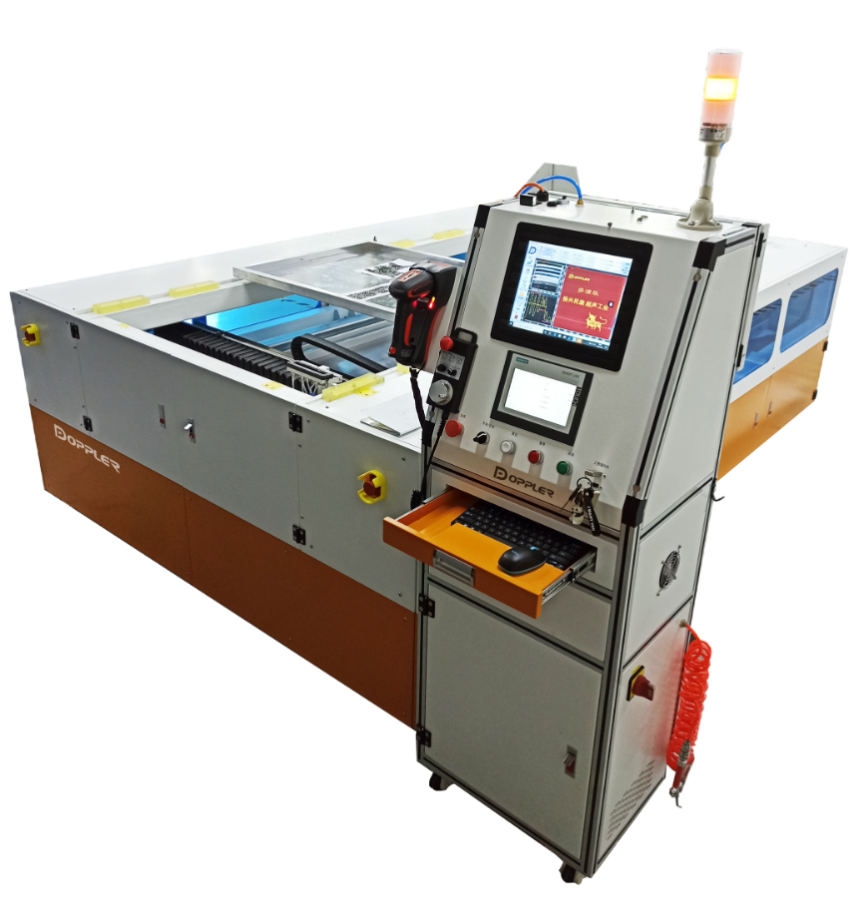

图1 动力电池涂胶粘接质量相控阵超声检测系统

       智能化分析系统在扫查结束后会自动生成粘接率统计,省时省力,轻松完成数据分析。电池胶装结构及检测原理如图2所示。

2

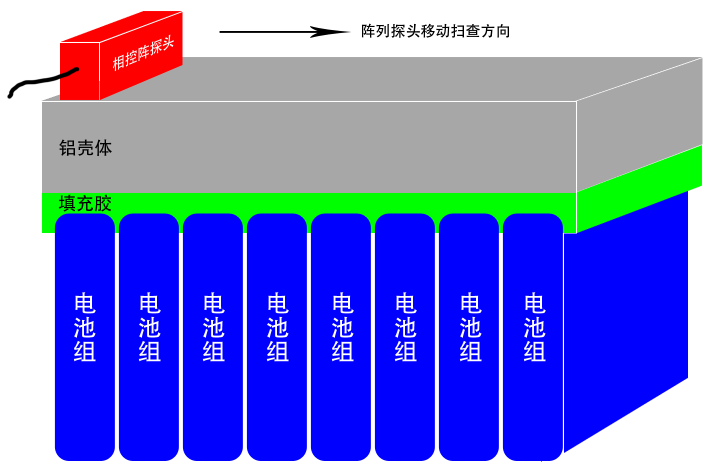

图2 电池胶装结构及检测原理示意

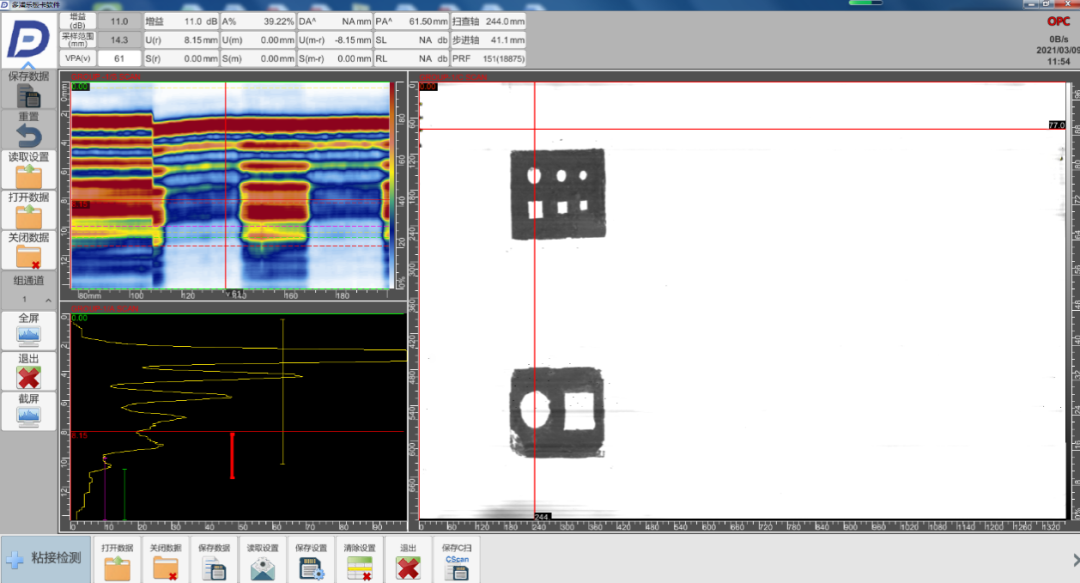

       电池涂胶检测界面示例如图3所示,C扫描图中,黑色部分代表粘结质量良好的区域,黑色区域内白色方形和圆形部分为脱粘区。整个系统检测图像清晰可辨,同时能形成涂胶合格率分析,从检测到出具报告全部自动完成,大大提高了自动化检测效率。

3

图3 电池涂胶检测界面示例
