车桥电子束焊相控阵检测方案
发布日期:2022-08-16 阅读量:900

车桥是汽车的重要结构部件,它的主要作用是承受汽车的载荷,维持汽车在道路上的正常行驶,保障其整体安全性极其重要。在本案例中,针对车桥结构上小焊接件的焊道进行检测,由于考虑到焊接件焊道两侧的空间有限,选择使用楔块反装技术,探头在狭小空间里也能方便快捷地检测;此外,待检工件的内外结构不一致,工件形状复杂, 利用设备特有的高级CAD模块导入功能来辅助快速直观地判定缺陷。

待检工件情况

工件为车桥电子束焊接件,焊道外侧可见三处明显孔洞型缺陷,两处单侧咬边。

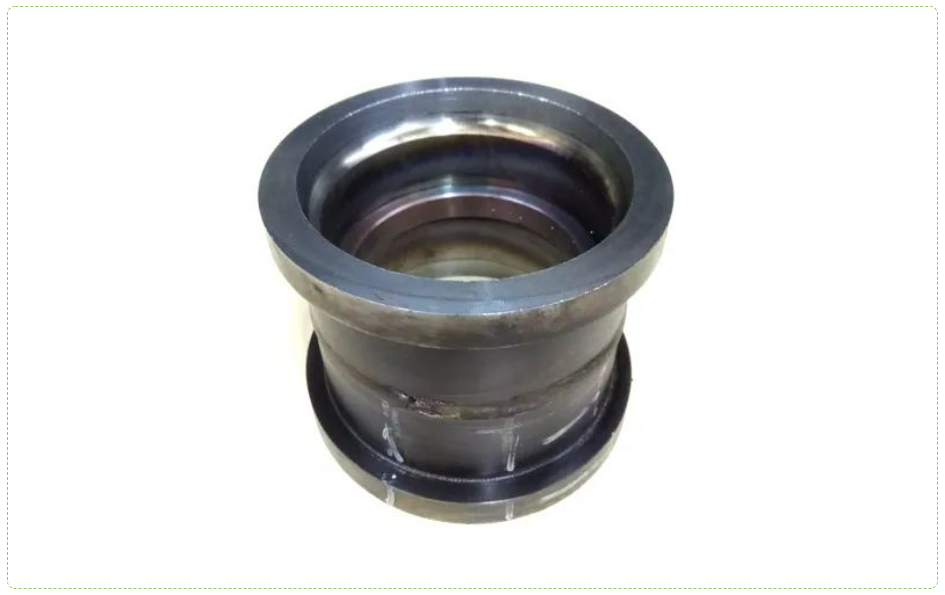

图1 车桥电子束焊接件

实测效果验证

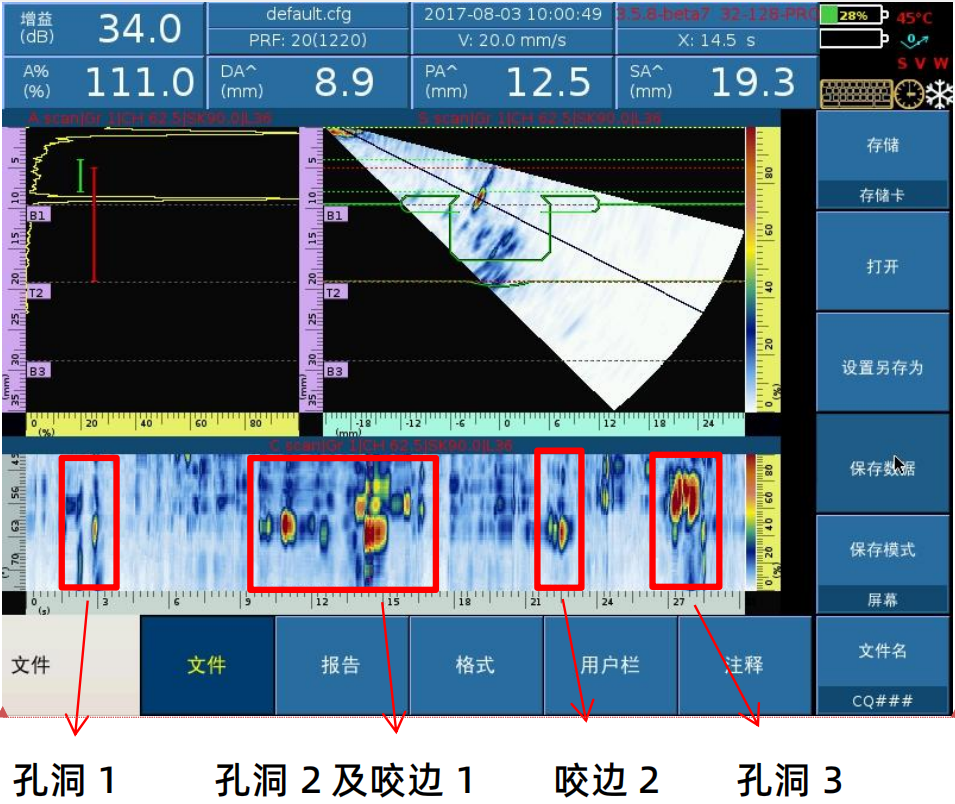

图2 C扫描示意图

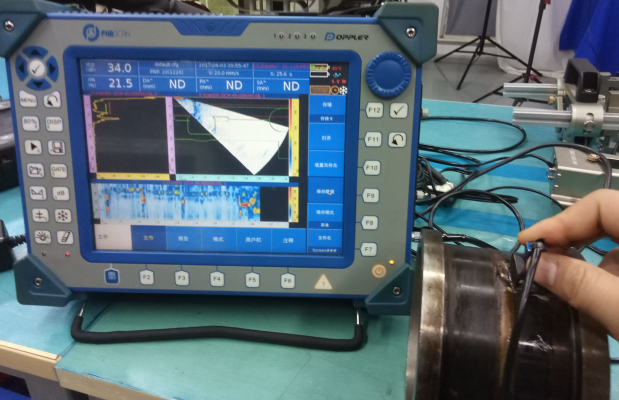

图3 检测效果

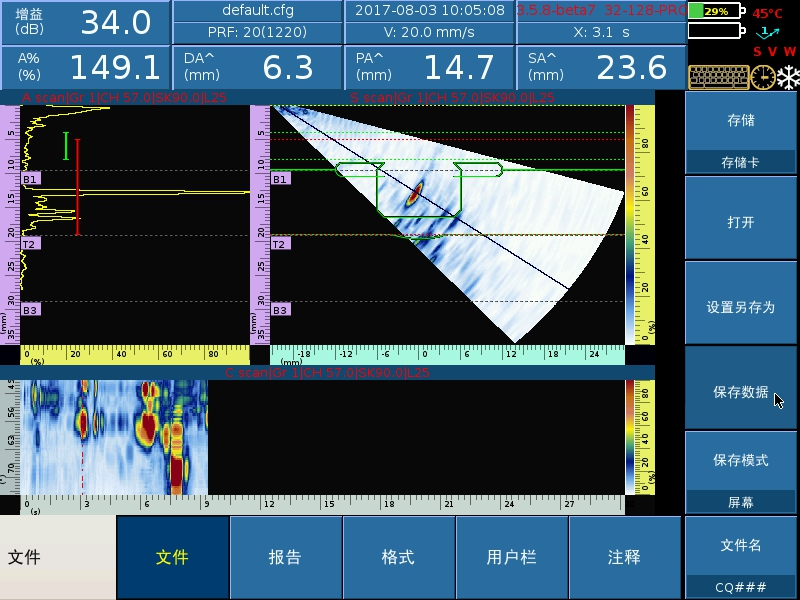

图4 咬边缺陷的图像显示(二次波)

结论

通过实验结果可以知,巧妙使用楔块反装技术,可以帮助解决一些检测空间受限问题,高级CAD导入模块对快速直观判定缺陷有很大帮助。
