多浦乐Cobra扫查架，配多浦乐Cobra晶片自聚焦线阵探头，可广泛应用于小径管焊缝及母材的超声相控阵检测。扫查架尺寸、探头楔块型号均可根据管径尺寸定制，该扫查架可成对配套使用，一次完成管道焊缝的单次双侧同时快速扫查。 本案例可选相控阵仪器： 多浦乐Phascan相控阵检测仪：16/64，32/64，32/128，32/128PR 本案例可选Cobra晶片自聚焦相控阵探头：

多浦乐PHASCAN超声相控阵检测仪特有的PR功能，支持TRL双线阵探头进行一发一收的超声相控阵检测，可完美解决奥氏体不锈钢焊缝检测难题。

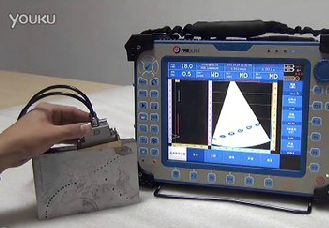

多浦乐PHASCAN便携式超声相控阵检测仪独有的“工件轮廓图形加载”功能，可在仪器扇扫图形上直接加载复杂工件轮廓图形，可更加方便直观的进行缺陷辅助定位，该视频是这一功能在电力汽轮机菌型叶根超声相控阵检测上的典型应用。 汽轮机叶片作为火力发电厂金属监督检验的重要设备，其安全状况直接影响到机组能否安全可靠运行。由于汽轮机叶片为高速转动部件，其运行环境和受力状况复杂，叶片根部不仅长期承受拉力、扭力和振动等复杂应力的作用，还要承受高温介质的影响，一旦叶根本身存在冶金制造缺陷或材料的机械性能达不到要求，极易在外界运行工况发生变化时产生裂纹缺陷，进而发生断裂事故。由于叶片具有较大的体积和质量，一旦叶片根部断裂，不仅会损坏其他叶片，而且会破坏转子的动平衡，导致轴系失稳，成为重大事故的诱发因素。因此，加强对汽轮机叶片根部的检测显得尤为重要。 汽轮机叶片根部的形式主要有倒T型、菌型、叉型、纵树型等。以一台东方汽轮机厂600MW机组为例，其低压转子第1-5级动叶片、中压转子第4-6级动叶片，高压转子第2-8级动叶片均采用菌型叶根形式，因此检测工作量非常大。对于菌型叶根，一般采用直探头、小角度纵波斜探头或横波斜探头进行检测，这种常规超声检测技术往往容易受到空间、结构等因素的影响，其产生变形波会干扰到特征波形的判断，从而导致缺陷的误判或漏检，将相控阵技术引入叶片菌型叶根检测，能快速直观有效地检出裂纹缺陷，以确保汽轮机安全运行，防止叶片断裂。

高压电网GIS直线导体焊缝的超声相控阵检测，使用多浦乐PHASCAN便携式超声相控阵检测仪，配多浦乐Cobra晶片自聚焦探头。 本案例可选相控阵仪器： 多浦乐Phascan相控阵检测仪：16/64，32/64，32/128，32/128PR 本案例可选Cobra晶片自聚焦相控阵探头：

螺纹孔的超声相控阵检测，采用多浦乐Phascan便携式超声相控阵检测仪+多浦乐Cobra晶片自聚焦探头。 本案例可选相控阵仪器： 多浦乐Phascan相控阵检测仪：16/64，32/64，32/128，32/128PR 本案例可选Cobra晶片自聚焦相控阵探头：
