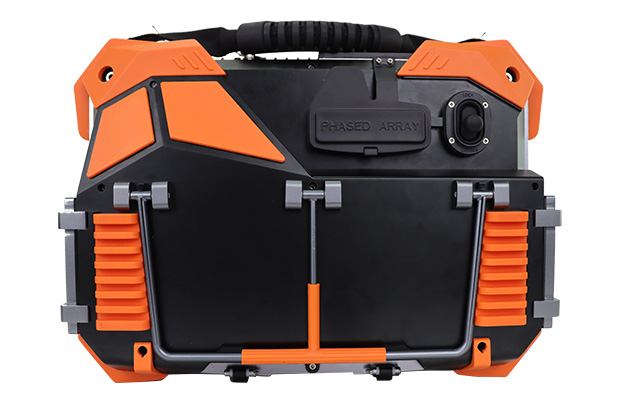

NOVASCAN 便携式全聚焦相控阵超声检测仪
NOVASCAN 便携式全聚焦相控阵超声检测仪

提供3D全聚焦功能的全新相控阵检测仪

Novascan 是一款功能齐全的相控阵检测工具,除具备相控阵功能、独立两通道TOFD检测功能外,国内外首次在便携机上实现了3D全聚焦技术,成像清晰细腻;同时支持百万焦点2D全聚焦成像(TFM)及全矩阵数据采集(FMC),更清晰地显示微小缺陷。

特点

双重角色

Novascan设备提供FPGA直接方式,兼具板卡功能,可向用户输送底层数据,更加方便研究院、高校等用户进行自定义二次开发。

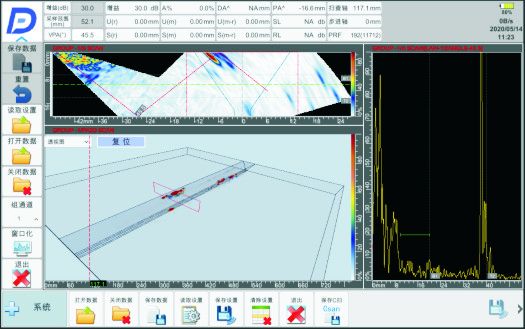

强大的3D视图功能

支持3D视图,缺陷在3D工件内直观展示,缺陷位置,大小直观明确,性质判定更加方便快捷。

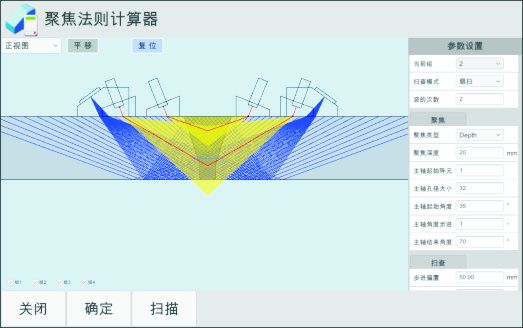

强大的扫查工艺模拟功能

具备全新的扫查计划流程,可实现3D聚焦法则模拟、多组同时模拟等功能,且大大简化了用户设置界面,能够在最短的时间内完成工艺仿真和校准等必要步骤。

更全面的应用领域

设备配备了二维编码接口,能够实现高速二维扫查;支持面阵、双面阵扫查,可用于奥氏体不锈钢试件检测。支持多组同时检测,更适合进行复杂的检测场景。

性能指标


参数分类 参数选项 相控阵通道 常规通道
参数分类 参数选项 相控阵通道 常规通道









配置 接收/发射 32/128 2/2
TCG 点数 16

16


范围 9900μs 9900μs

最大增益量 40dB 40dB

声速 340~15240m/s 340~15240m/s

最大增益斜率 40dB/μs 40dB/μs
脉冲发生器 检测模式 PE/PC PE/PC/TT/TOFD
检测报告
WORD格式

脉冲电压 50V/100V 100V/200V/400V
数据存储 存储器 U盘/SSD卡(128G)

脉冲方式 负方波 负方波

单个文件大小 4G

脉冲宽度 30~1000ns/2.5ns 30~1000ns/2.5ns
显示器 尺寸 10.4 inch

脉冲上升时间 <8ns <8ns

分辨率 1024*768pixel

PRF 40KHz 40KHz

可视区域 211mm*158mm

延迟 0-20μs/2.5ns 0-20μs/2.5ns

类型 IPS电容式触摸屏
接收器 增益范围 0~120dB 0~120dB

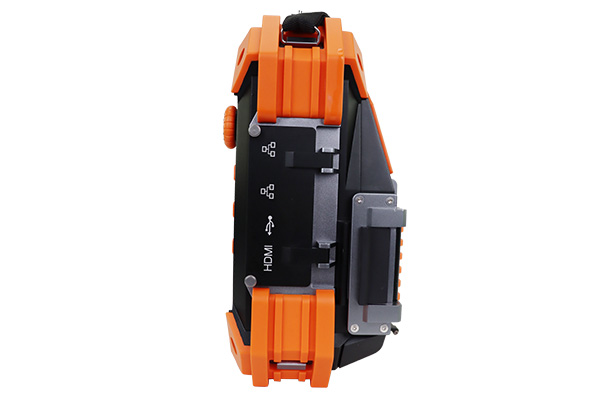

I/O接口 USB3.0 2个

带宽 0.5~20MHz 0.5~20MHz

以太网 2个;上接 x86,1000Mb/s;下接 FPGA,1000Mb/s

接收延迟 20μs/2.5ns 20μs/2.5ns

WIFI
支持USB外置WIFI传输定制
数据采集 采样率 100MHz 100MHz

视频输出 HDMI 1.4b

ADC分辨率

12bit

12bit

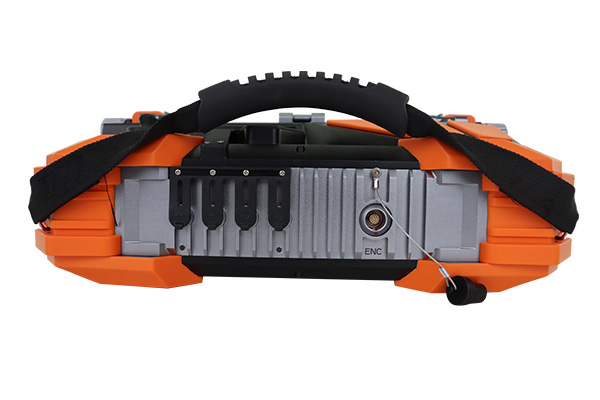

编码器 LEMO 16-pin

聚焦法则数量
1024 NA
语言
中文/英文

聚焦类型 真实深度,半声程,投影,任意面 NA

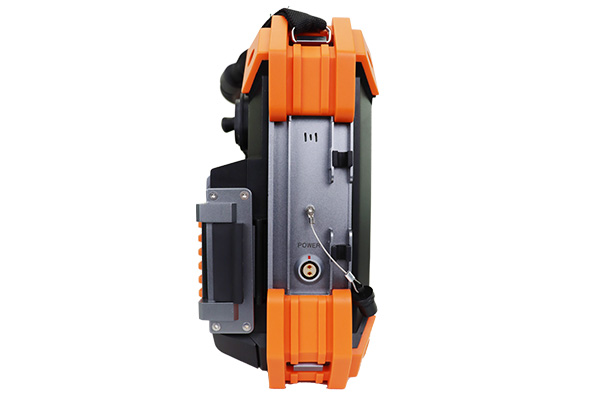

电池和电源 直流供电电压 15V DC 100W

检波 FW/HW+/HW-/RF FW/HW+/HW-/RF

电池类型 锂电池11.25V/99.6Wh
扫描与显示 扫描类型
线性/扇形扫查/复合扫查/全聚焦 NA


连续工作时间 约4小时

显示模式 A/B/S/C/TFM/3D/TopC/带状图 A/B(TOFD)/C/带状图
外壳 尺寸 360mm×260mm×130mm

测量单位  mm mm
IP等级
IP66
