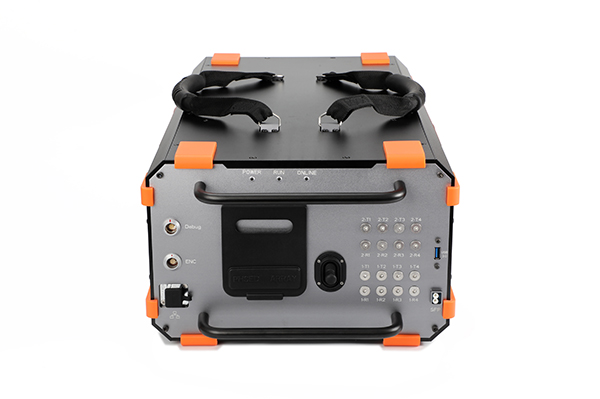

Robust Pro 256/256相控阵超声板卡
Robust Pro 256/256相控阵超声板卡

Robust Pro256/256高端相控阵超声板卡是一款高性能、高分辨率的板卡,它集成了256个独立并行发射、接收通道(256个发射通道并行传输,256个接收通道采集和处理)、2.5 ns高精度声(光)束延迟控制,数据可实时快速上传至个人电脑或其他技术平台。基于其大通道数的特殊性,设备可以充分发挥面阵、双面阵等探头的优势,大大拓宽相控阵技术的应用领域,广泛应用在核电、航空航天、高速铁路、电力、船舶专用设备等领域。

功能特点

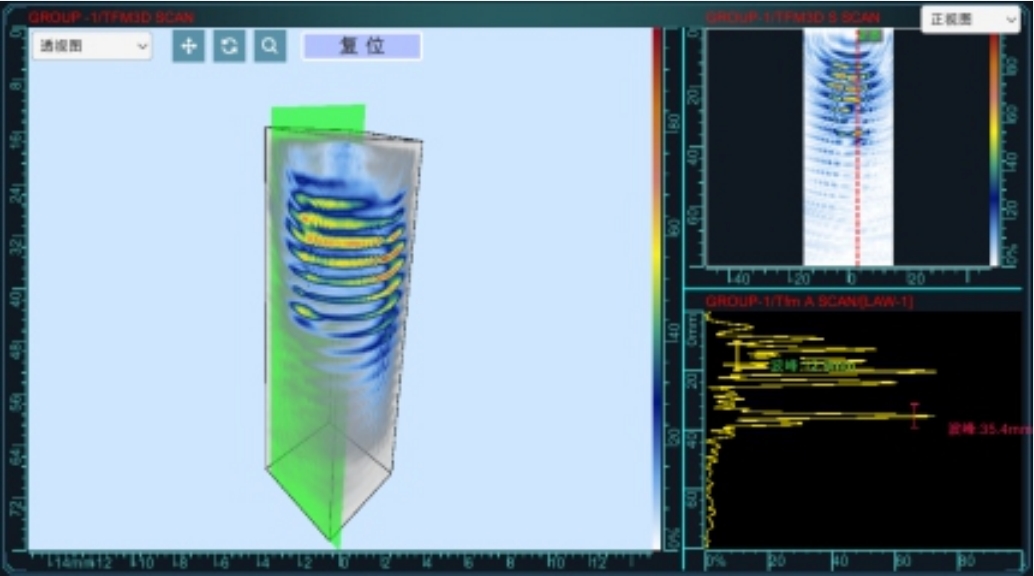

■支持256通道3D全聚焦检测,提供可视化的实时检测图像。

■更高的分辨率:Robust Pro 支持2D FMC-TFM以及平面波全聚焦PWI-TFM,每帧图像高达400万个数据点。

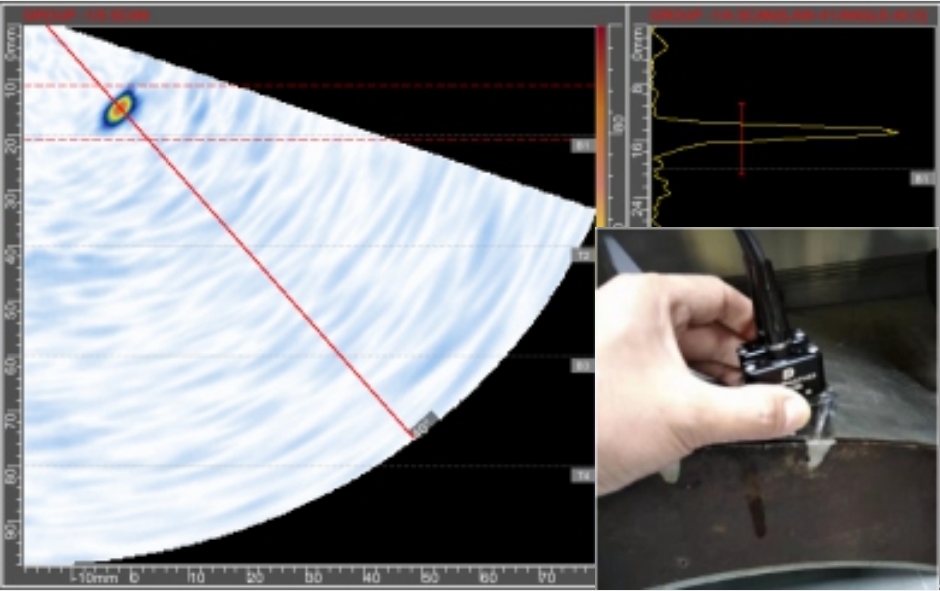

■支持相控阵与全聚焦模式同时检测,一台主机可适应不同检测环境,采用不同检测模式对比分析得到更精准的分析结果。

■在一些特定检测环境中,使用双线阵/双面阵探头比常规线阵探头具备更高的信噪比,获得更好的检测效果。

■全新双极性脉冲发生器提供更多能量来穿透厚壁部件,提高缺陷检出率。

■最大脉冲重复频率可达40KHz,适用于各类高速自动化检测场景。

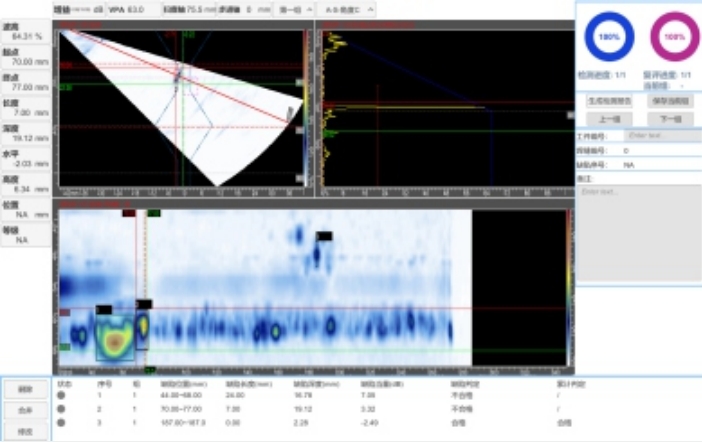

可实现多通道高速高精度数据采集、多通道超声信号高速实时处理、数据采集后结果具备C型、S型成像模式。

■可选配增加UT通道,进行PA-UT或者PA-TOFD组合检测。

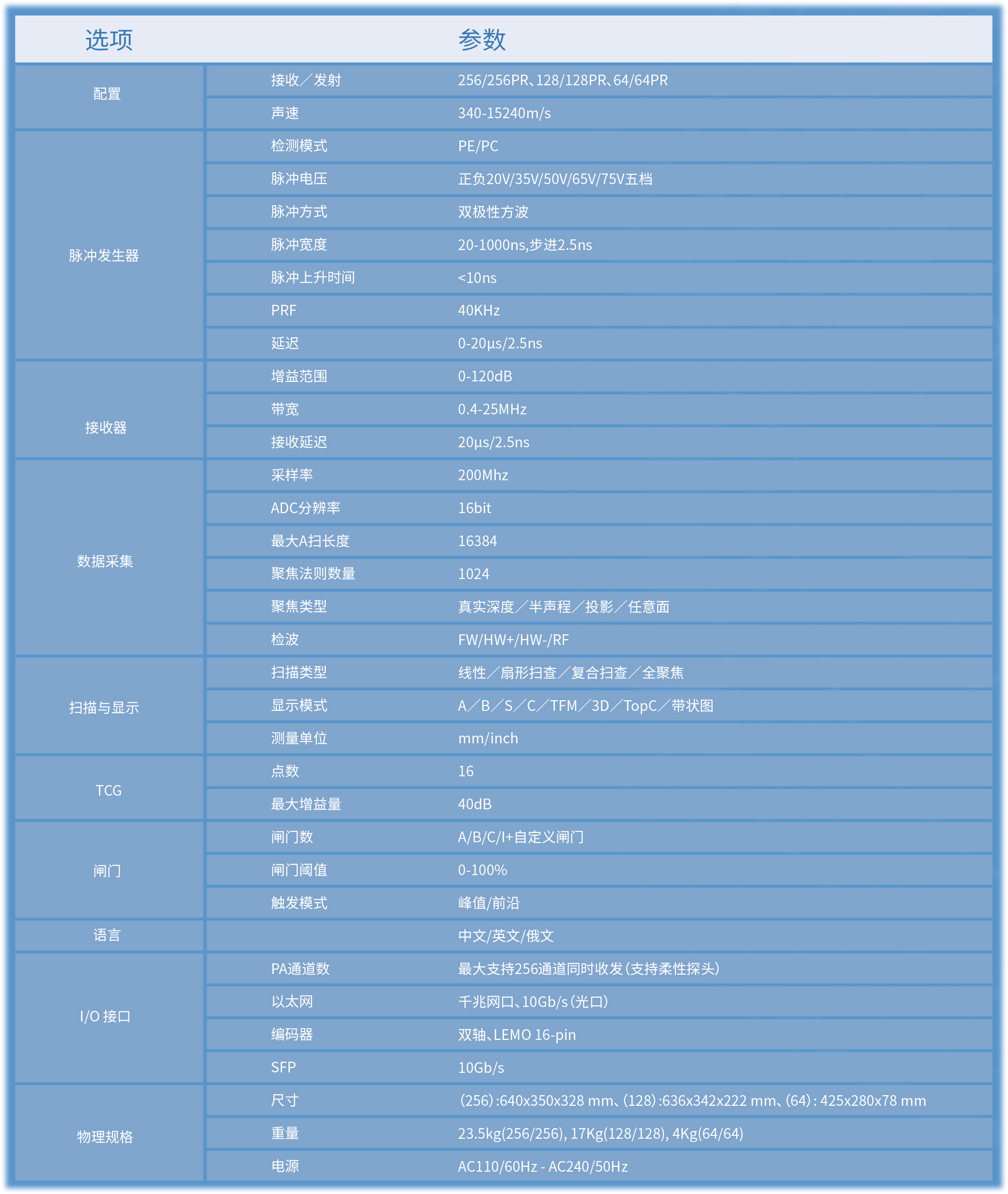

性能指标

物理规格

产品系列型号

Robust Pro  256/256PR

产品尺寸(长宽高)

580×317×347mm

产品重量

23.5KG(Robust Pro  256/256PR)

电源

AC110/60hz - AC240/50hz

IO接口

Phased Array通道数

最大支持256通道同时收发

UT通道数

16(需要硬件定制)

以太网

千兆网口、10GMb/s(光口)

编码器

支持

工况环境

工作温度

  —10~45℃

存储温度

 —40~60℃

相对湿度

20%~90%RH(40℃)

语言


中文/英文

配置项

接收/发射

256/256

探测延时范围

0-1.6ms(10ns步长)

声速设置

100-15240m/s

脉冲发生器

检测模式

PE/PC

脉冲电压

正负20V/35V/50V/65V/75V五档

脉冲方式

正负方波

脉冲宽度

20-1000ns

编码激发

数量可编辑

脉冲上升时间

<8ns  (VPP=100V,50欧姆)

脉冲重复频率PRF

1-40KHz

延迟

2.5ns

阻尼

NA

接收器

增益范围

0-80dB

带宽

0.5-25MHz

输入阻抗

50Ω

输入电容

60pF

接收延迟

2.5ns

数据采集

采样率

80MHz

ADC分辨率

14bit

最大A扫长度

25600

聚焦孔径

1-256

检波

FW/HW+/HW-/RF

同步

始脉冲或闸门

扫描与显示

扫描类型

线性/扇形扫查/复合扫查

显示模式

A/B/C/S扫描/3D/PA-UT(硬件定制功能)

测量单位

毫米mm、英寸inch

TCG

最大增益量

0-40dB

对数放大

支持

闸门

闸门数

A/B/C/I+自定义闸门

闸门阈值

0-98%

闸门触发模式

峰值/前沿
