技术优势

（1）智能缺陷识别和提取技术，能够依照标准获取超标缺陷信息，并自动生成缺陷统计表，大大减少了评判工作量；

（2）系统运行稳定可靠，采用相控阵技术，相对于常规的检测方式，大幅提升了检测效率，同时减少了机械旋转时间，提升了检测稳定性；

（3）可选配实时3D显示功能，更清晰地查看缺陷所在位置；

（4）本系统采用了ROBUST相控阵板卡，数据传输速率高达90M/5，自动化数据传输毫无压力。同时可选配便携机产品用于手工复检；

（5）可实现工件自动上下料，搬运机械手自动抓取工件到达检测工位，工件旋转夹持机构自动夹持工件XYZ三轴模组带动超声相控阵探头对工件进行检测，检测完成后可自动分拣，大大减少工作量。

系统组成

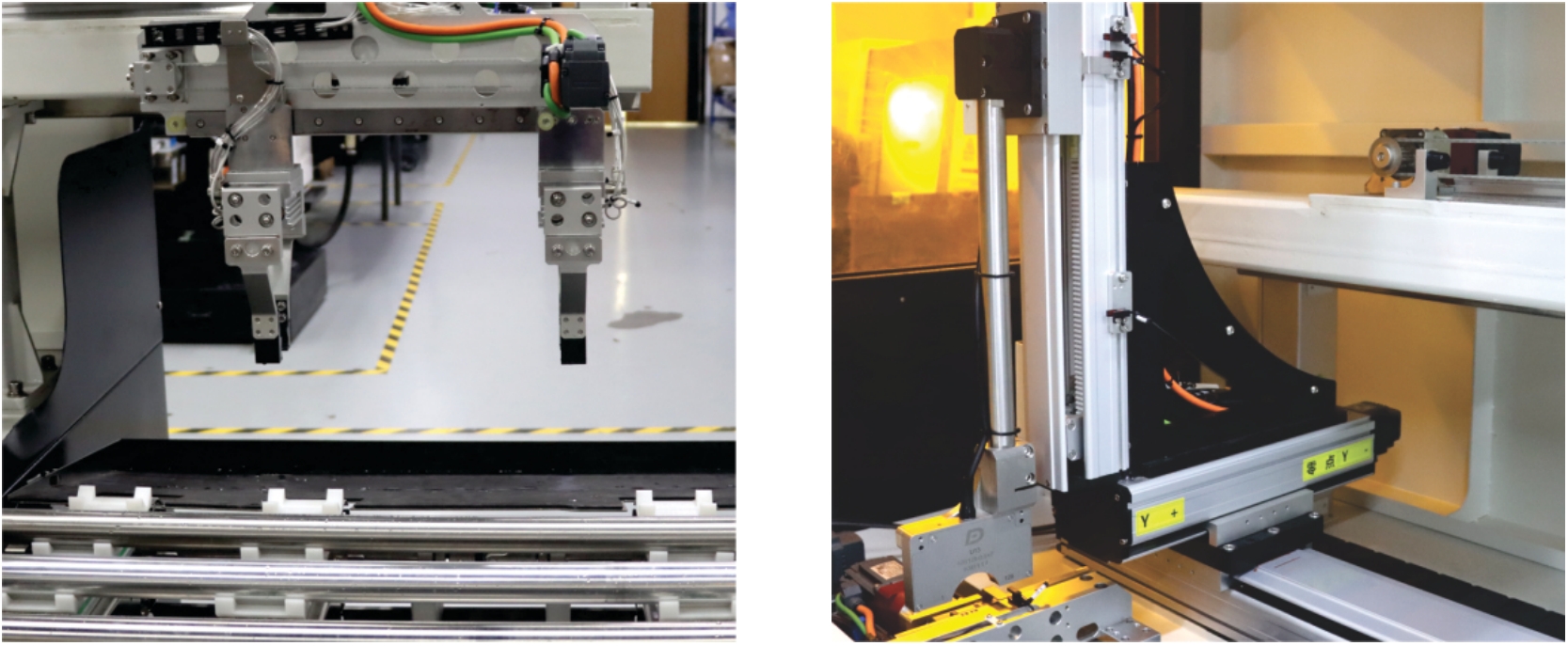

棒材相控阵超声水浸自动检测系统由进出料输送线、工件搬运机械手、工件旋转夹持机构、XYZ三轴检测模组、探头夹持工装、检测水槽、设备支架、NG品排料槽、电气控制柜、触控屏等组成。

检测工艺

采用固定式水槽检测，棒材按指定角度步进旋转，凹阵探头以直线往复行进的方式实施检测。可通过多组不同聚焦法则设置，检测棒材内部缺陷及亚表面缺陷。检测结果以可视化C扫描结果显示。

技术规格

●  适用范围：根据客户需求定制；

●  探头规格：可根据棒材直径和检测标准定制2.5-15MHZ，64-256阵元凹阵相控阵探头；

●  系统重复定位精度：±0.05mm；

●  检测效率：高精度检测要求下1m的棒材可在3min内完成检测；

●  检测精度：AAA级。
