首页产品中心电子设备 SAM 超声显微镜超声显微镜 400系列

超声扫描显微镜
400系列

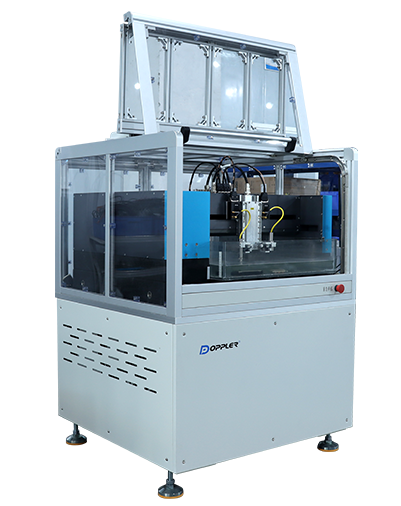

Doppler Eagle 400系列超声显微镜包含4001P和4002P两种规格，其中4001P为单工位，4002P为双工位设备。设备配备了先进的筛选功能，能够高效准确地定位并锁定待检测区域，极大地提升了检测效率与准确性。这一特性使得它能够在短时间内对多款同类产品进行批量扫查。
同时实现了智能计算与智能识别缺陷，快速自动抓取各种潜在的缺陷类型，如裂纹、夹杂物、孔隙等，为质量控制和故障预防提供了强有力的支持。这种智能化的检测方式不仅提高了检测的精确度，还显著降低了人为因素导致的误判率，为科研探索与工业生产带来了革命性的改变。

型号	整机尺寸(mm)	工位数	最大成像面积(mm)	最大检测速度(mm/s)	重复定位精度(μm)	带宽(MHZ)	最大重复频率(KHz)	采样率
4001P	100010001400	单工位	400*400	1000	士0.5	1-150/5-300/5-500可选	65	双通道1GS/s/CH;单通道2GS/s
4002P	100010001400	双工位	400*800	1000	士0.5	1-150/5-300/5-500可选	65	双通道1GS/s/CH;单通道2GS/s

软件功能

扫描模式

●  A-Scan、C-Scan，
●  B-Scan/D-Scan，
●  X-Scan/Z-Scan，
● Multi Region-Scan、FIR scan；

透射扫查

基于波的传播时间和衰减程度，快速呈现检测对象内部的形态及缺陷分布;

自动对焦

自动控制Z轴水距对齐探头焦距，得到最佳成像清晰度;

托盘扫描

可自定义托盘数量和尺寸，并提供图像自动分割、空盘识别跳过等功能，用于批量检测工件,提高工作效率;

分频扫查

对A扫描信号进行频域转换，可将一个频率探头分割为多种频率段同时检测，进而筛选出成像最清晰的频率段，可大大降低不同频率探头的购买成本;

厚度成像

通过测量超声在材料中的传播时间，把每个位置的厚度变化直接显示成图像，可直观显示局部变薄、凹陷或翘曲等问题。

图像输出

最大图像分辨率:65535x65535 像素，支持Tiff、BMP、PNG 等格式(Tiff 格式能同时保存扫描参数，方便下一次扫描时调用);

表面跟踪扫描

可消除或减弱工件翘曲、表面凹坑、刻字等情况对超声成像的干扰；

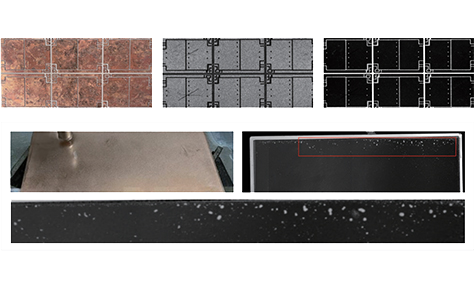

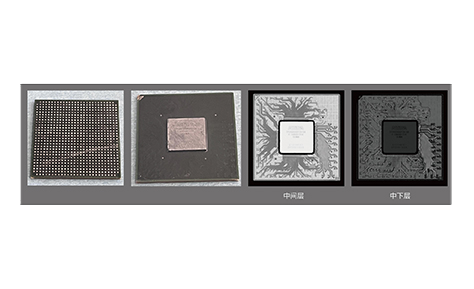

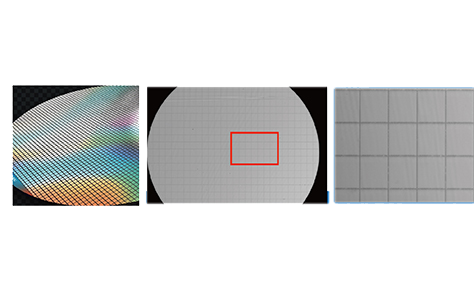

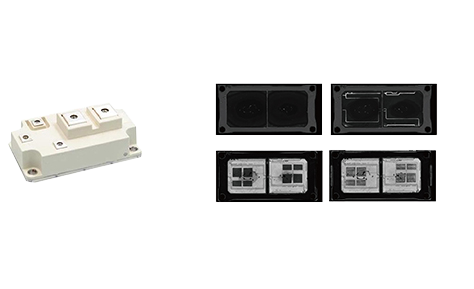

检测实例
