Fermat 换能器的主要特征是其非球面聚焦有源表面，与传统换能器相比，其尺寸通常较大。换能器的定义是通过计算来确定的，该计算定义了一个表面，从该表面起每个点都同时飞向缺陷。该换能器专用于一种特定的设置。

       一些必须用非破坏性方法检查的关键部件，是由于其衰减或均匀性差而被认为对超声波难以加工的材料制成的，例如钛或奥氏体钢。要检测的缺陷的大小和深度（有时是大小）需要较高的横向分辨率，而高横向分辨率，长声程和低频的结合使得必须使用大孔径和聚焦换能器。检查通常是通过具有散焦效果的界面进行，为了提高这些困难检查的性能，通过非球面聚焦换能器，设计为通过复曲面界面聚焦在具有给定特定材料中的精确点上达到特定的检测需要。

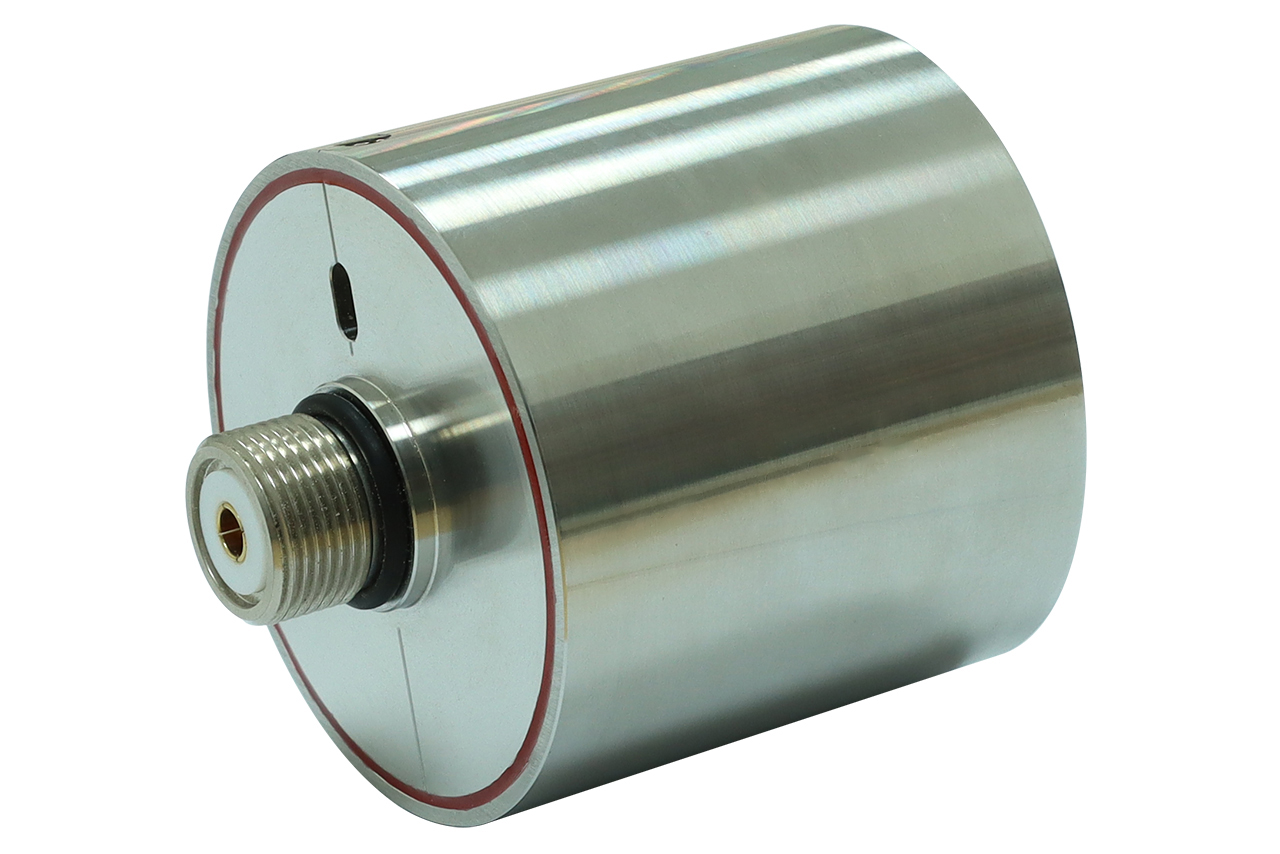

探头实物

应用领域

     （1）厚壁部件及非均质材料检测

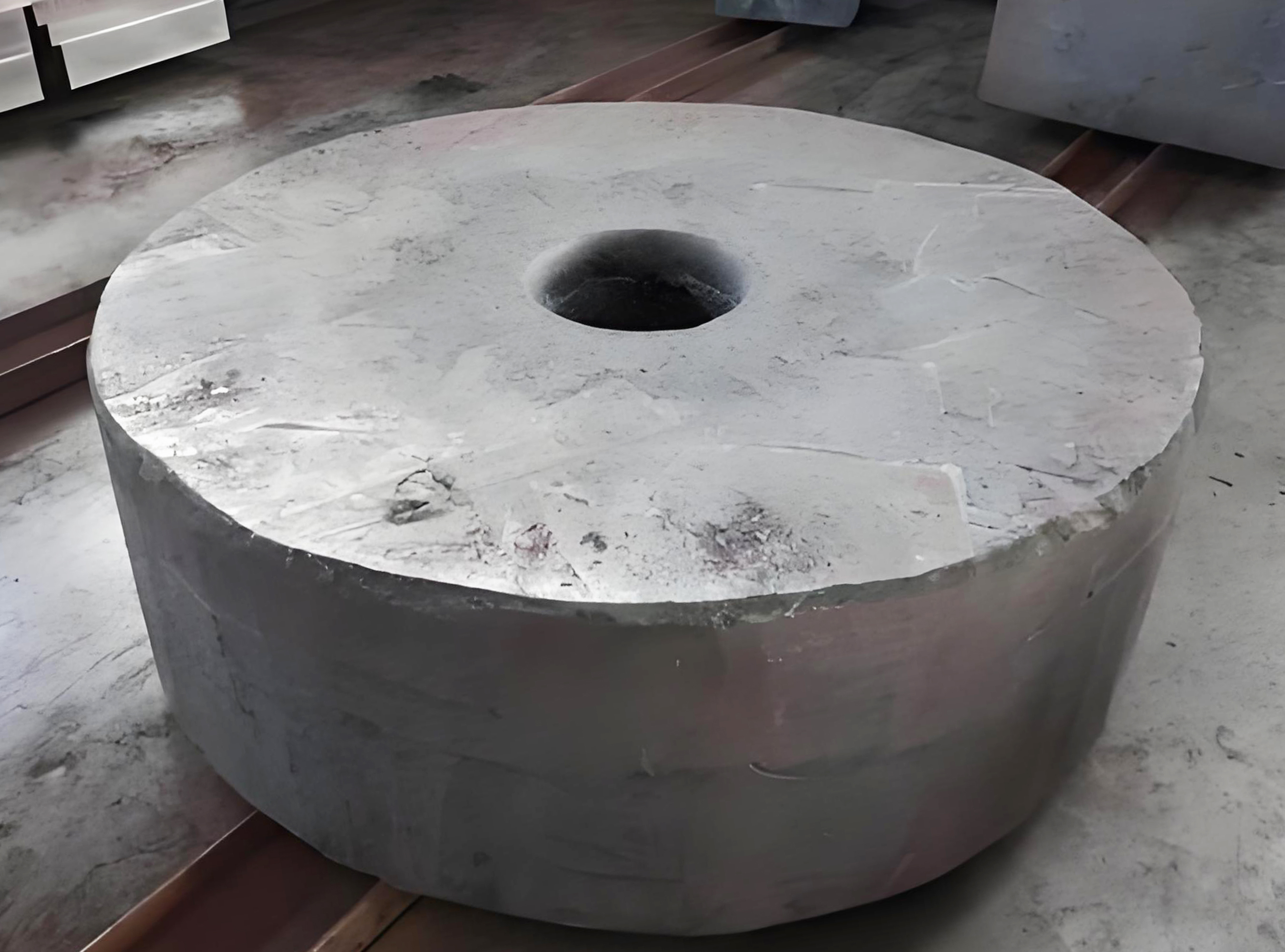

     （2）多区域坯料检测


     （3）厚板检测

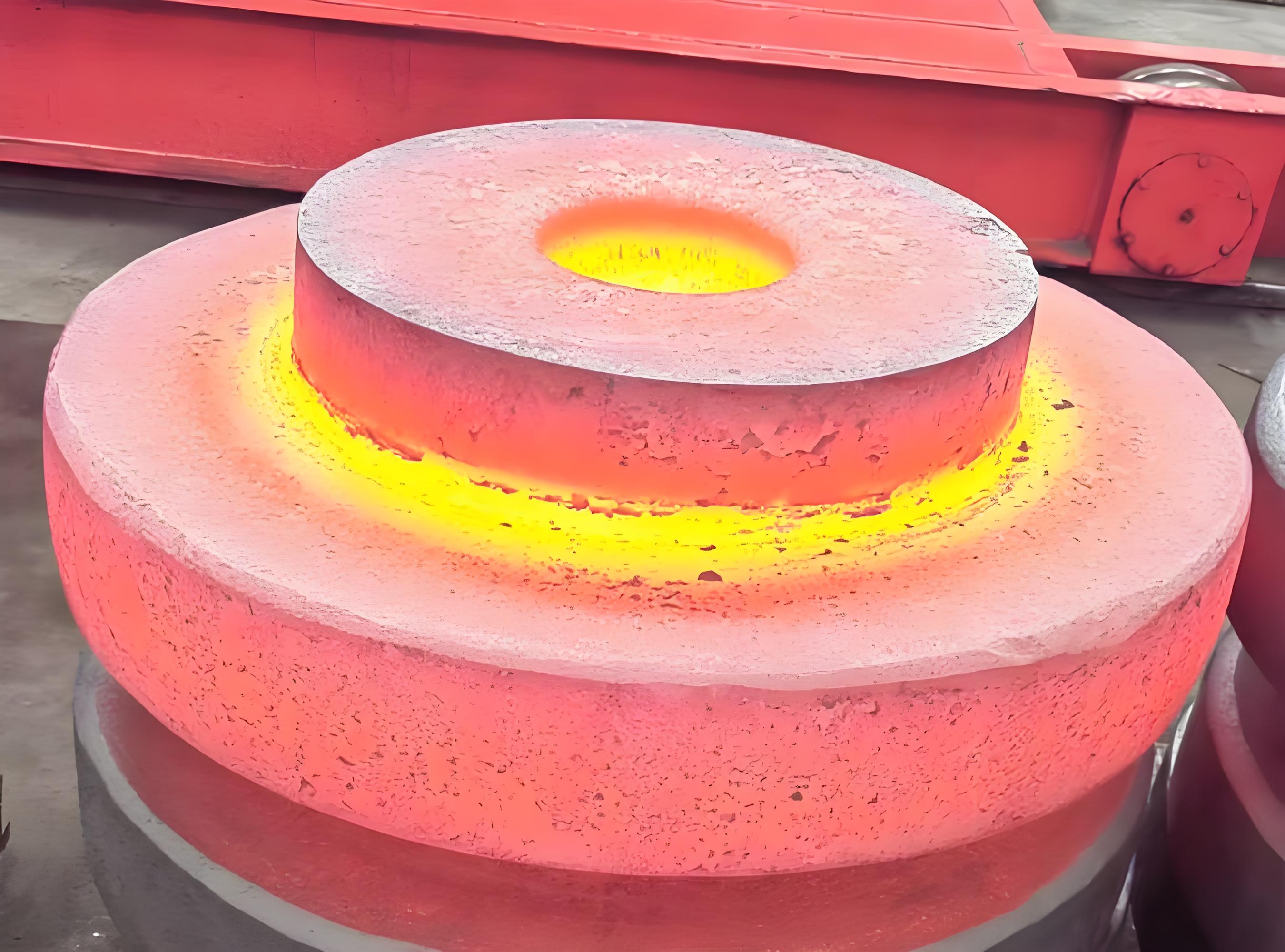

     （4）重型锻件检测

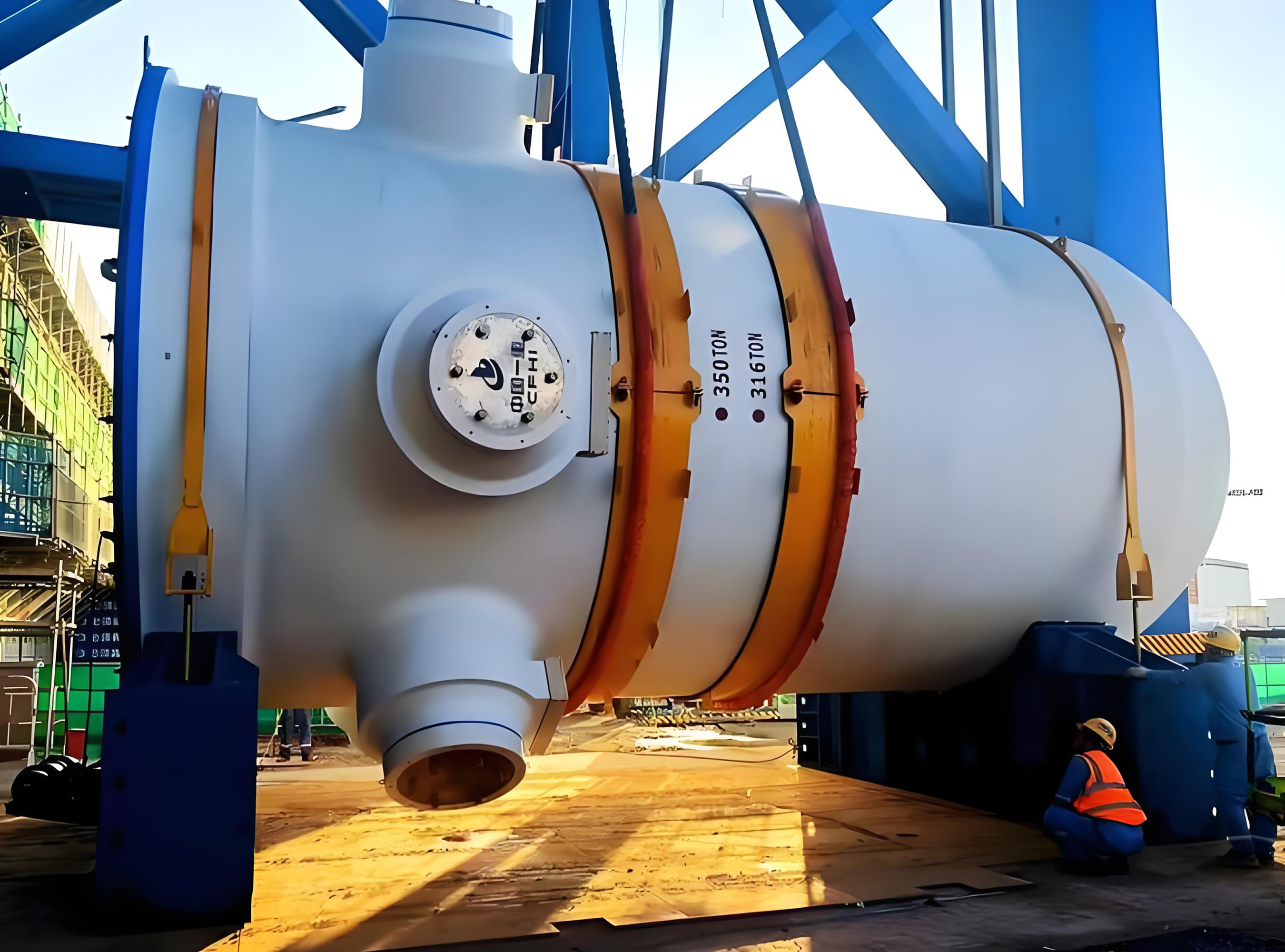

     （5）核容器检测

技术原理

1、通过平面、柱面或环形界面，计算非球面聚焦有效区域，以在材料内特定位置以给定折射角实现最佳聚焦效果。

2、宽带换能器孔径结合费马原理（Fermat concept），可显著提升横向分辨率与信噪比。

3、本技术通常采用浸没式脉冲回波法进行检测。

技术优势

1、超高分辨率与信噪比

2、基于压电复合材料技术，波束形态与仿真高度吻合

3、费马原理支持灵活的高分辨率波束聚焦与扫描

主要特性

1、压电复合材料技术，

2、中心频率（-6dB）：1MHz 至 10MHz，

3、建相对带宽（-6dB）：60% 至 90%，

4、声阻抗匹配：声阻抗与水匹配。与整体式压电陶瓷相比，这导致了更好的能量传递，并结合了强大的电声性能，使灵敏度水平提高了10至50dB。

5、防水不锈钢外壳和防水UHF接头。

防真模拟

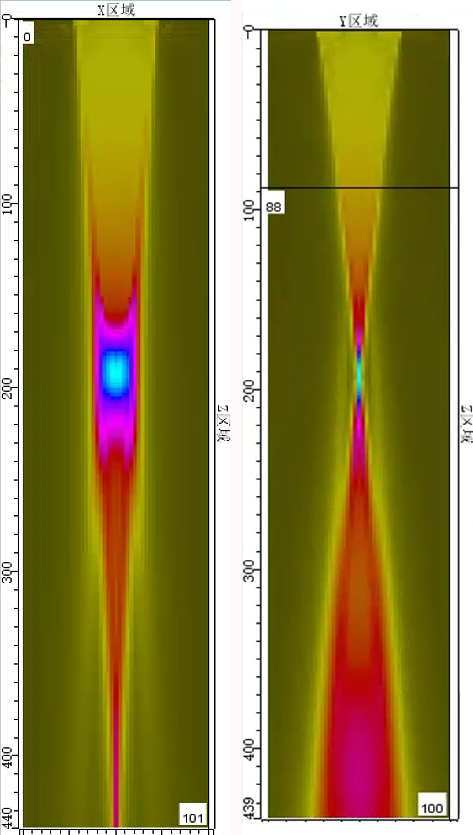

       声场CIVA仿真模拟：分别为XZ和YZ两个面的水中声场。

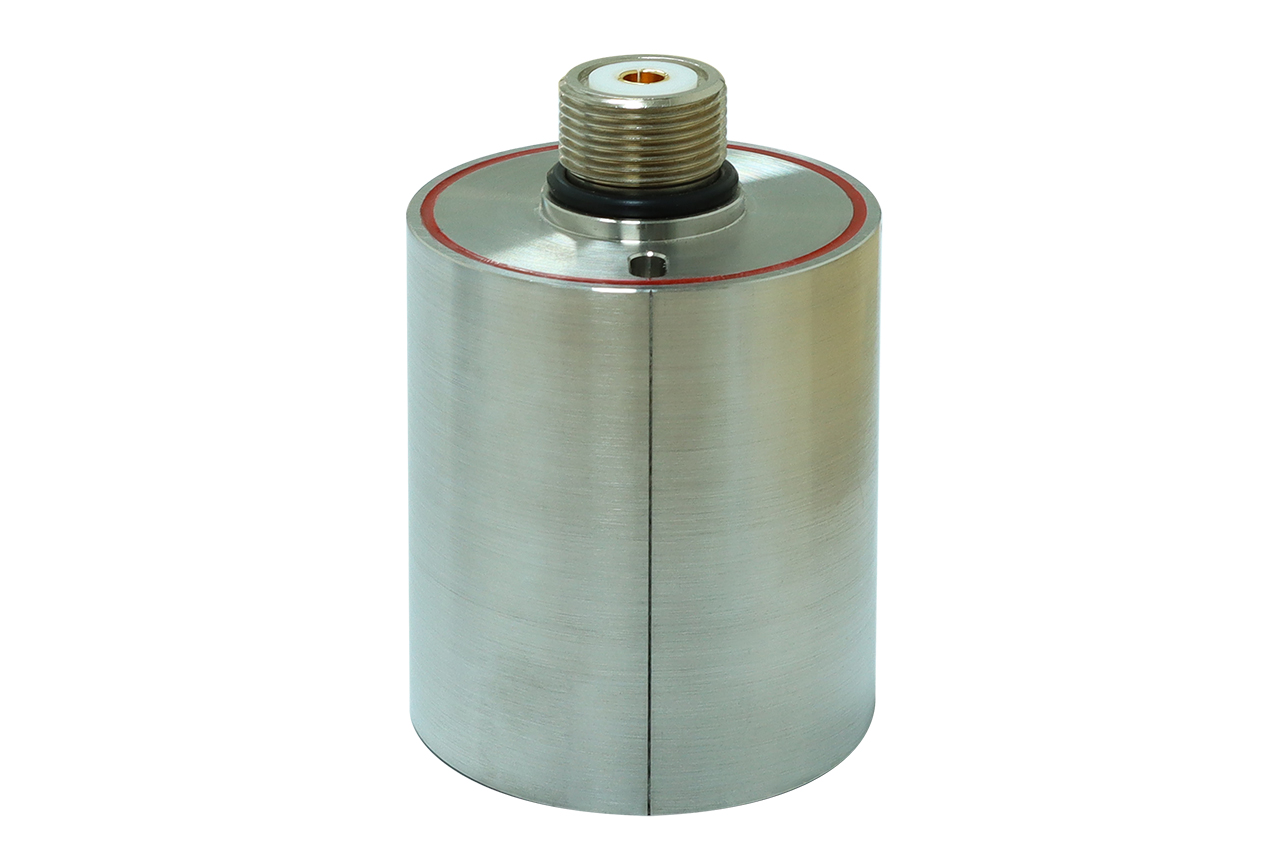

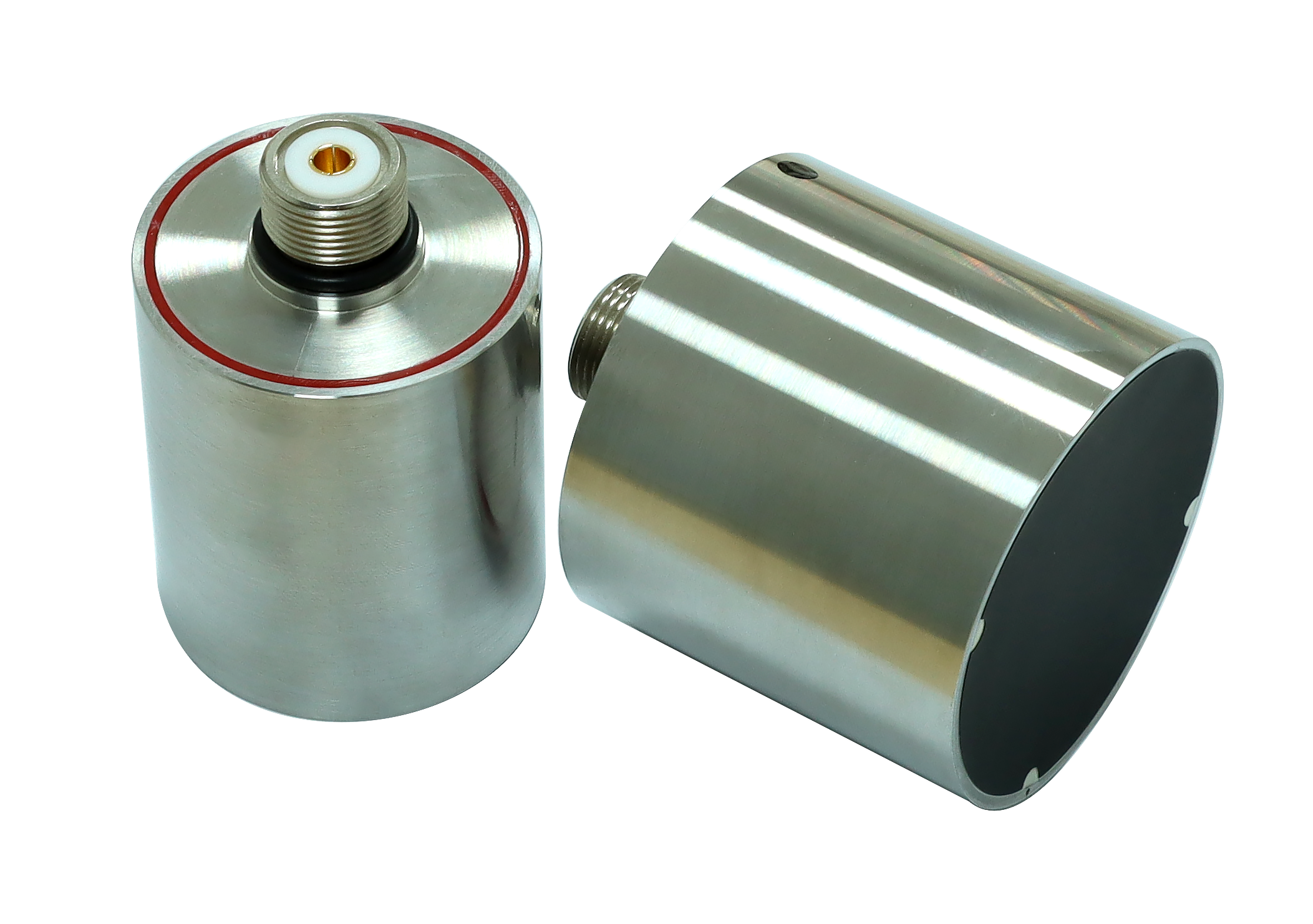

探头照片合集
