多浦乐搅拌摩擦焊相控阵自动检测系统是一款基于相控阵检测技术,结合多轴模组、检测水槽及全自动检测/分析软件为一体的超声相控阵检测系统。该系统主要用于实现对搅拌摩擦焊缝中常见缺陷的识别、测量，并根据用户定义的判定依据,完成检测数据的全自动判定并实时输出检测结果。
产品适用范围广
具备超强的检测轨迹仿真能力,且可以导入CAD进行轨迹规划,极大提升调试效率,适用于各类搅拌摩擦焊产品的轨迹设计。
全自动缺陷识别
可根据不同的用户要求进行定制化的全自动缺陷识别。
检测位置实时反馈
相对于机械臂,检测位置更加精准且能够实时反馈,扫查速度快。
全自动缺陷识别可追溯的检测数据及结果
产品信息可通过外输入或扫录入,相控阵检测数据、检测报告及检测视频均可被自动保存及调用。

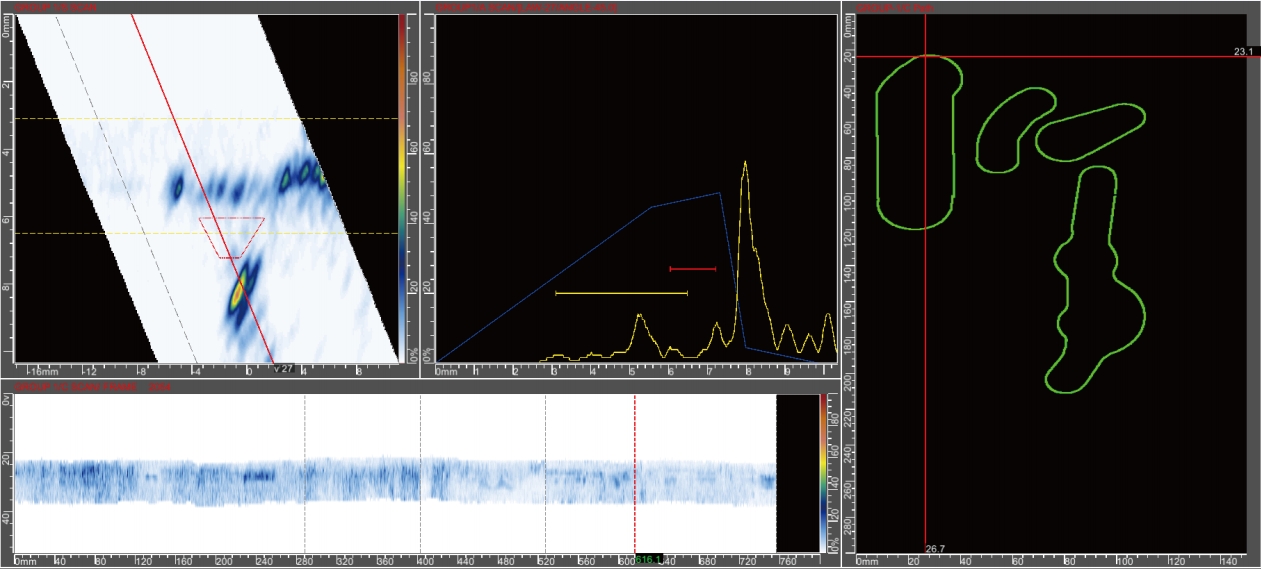

相控阵离线分析软件界面如下图所示,可通过移动测量光标切换任意位置查看焊缝截面信号变化;同时,还可以通过焊缝质量投影图(最右侧轨迹图)的红绿颜色判定该位置是否合格;除此之外,还可将该曲线焊缝延展为直线图(左下C扫图),更好进行缺陷的定性、定量分析。

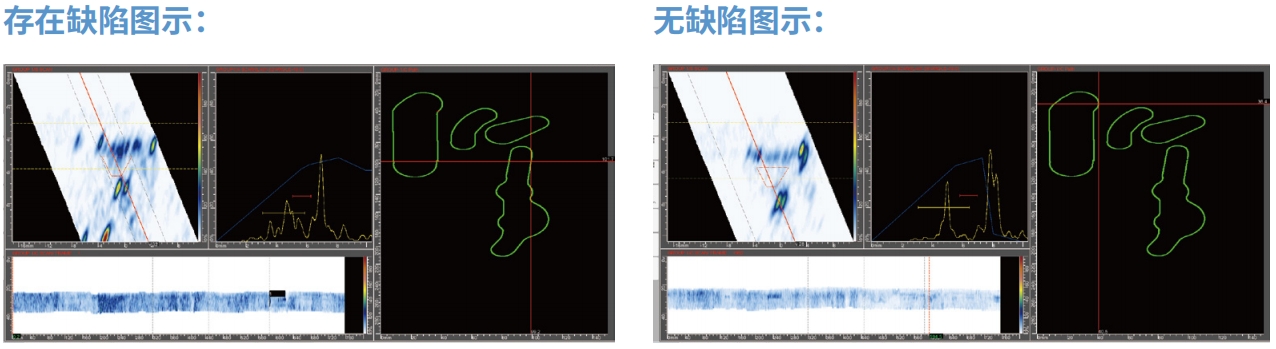

以下是某型新能源汽车电控系统散热部件的典型摩擦焊焊缝检测结果。

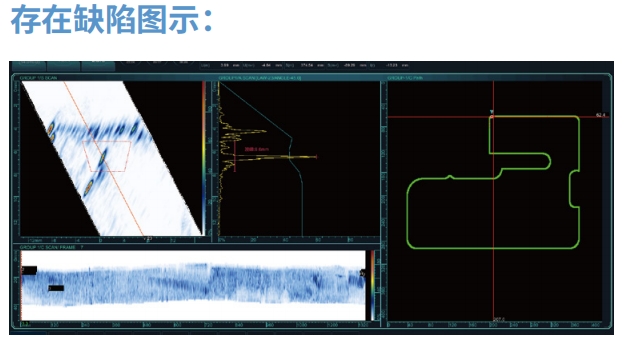

以下是某型新能源汽车热泵总成部件的摩擦焊焊缝典型检测结果。

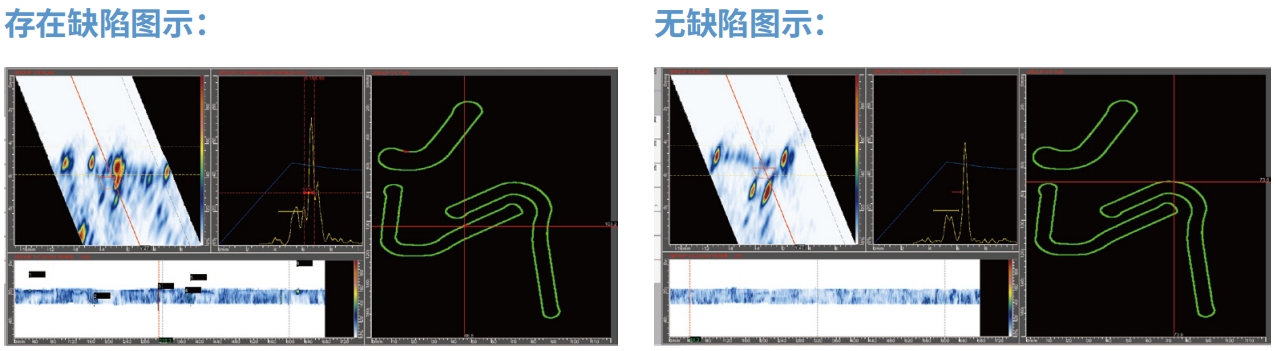

以下是某型汽车压铸部件的摩擦焊焊缝检测结果。
