市面上常见的相控阵探头大多为钢性阵列，探头各阵元之间位置相对固定且不可弯曲，对于一些曲面工件或者连续变曲率的工件来说，普通探头难以完成相关的检测任务。而柔性阵列探头沿阵元长轴方向可以随工件表面形状弯曲，曲率可变，且探头厚度仅3mm，可进入狭窄空间检测，特别适合配合水套进行管、棒材的腐蚀及测厚检测。

本方案中待检测工件为某重型机械圆形中空锻件，横截面为圆角L形，需要检测出锻件内部是否有缺陷。为了验证工艺可靠性，我们在圆角L处加工了直径2mm、深度5mm平底孔8个，如图1所示。

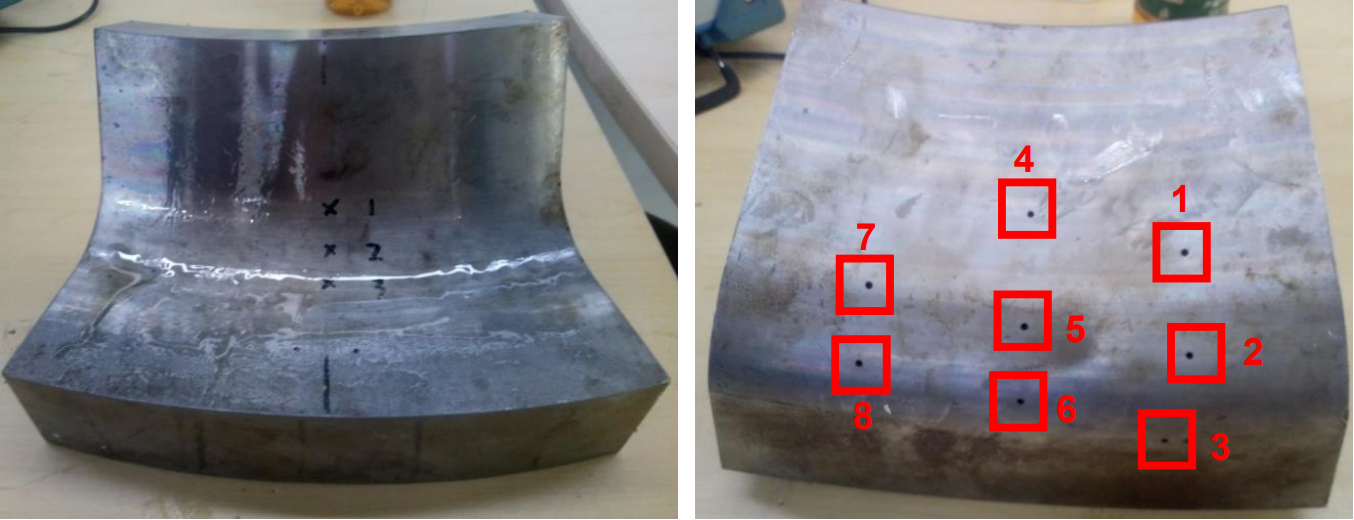

图1 工件及缺陷加工示意图

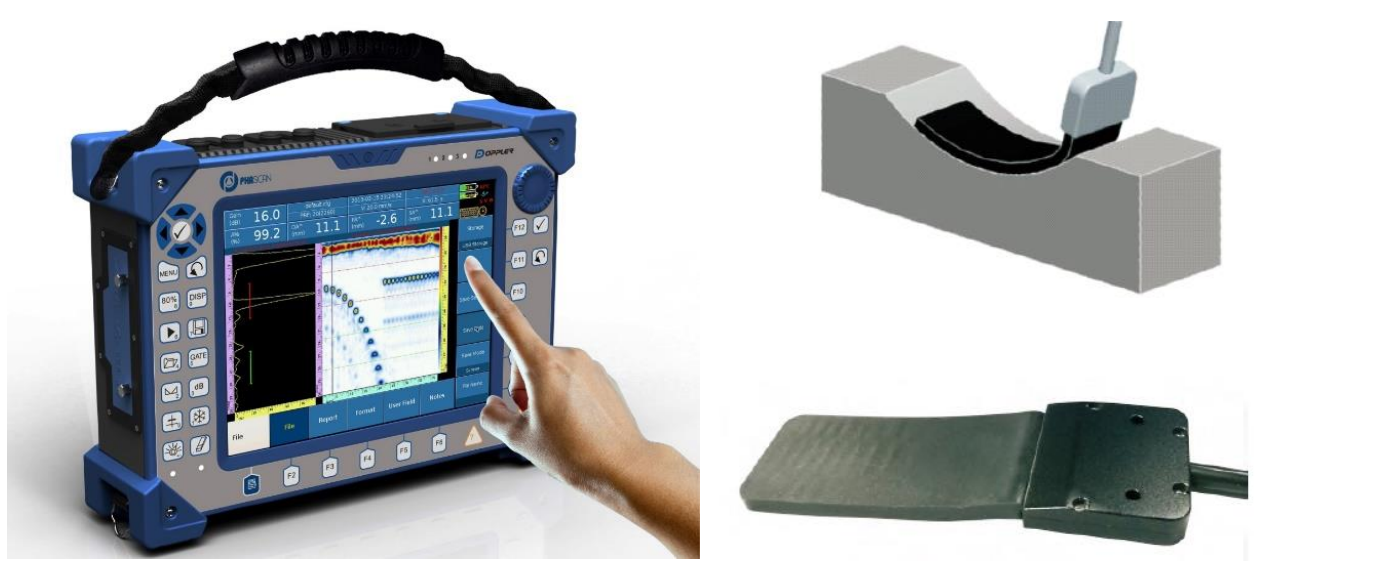

图 2 Phascan 相控阵检测仪及柔性阵列探头图

设置仪器聚焦法则为线性扫查，起始阵元数1，末阵元数设置为探头阵元数64，经过简单的设置和调节，就可以得到平底孔的清晰成像图。

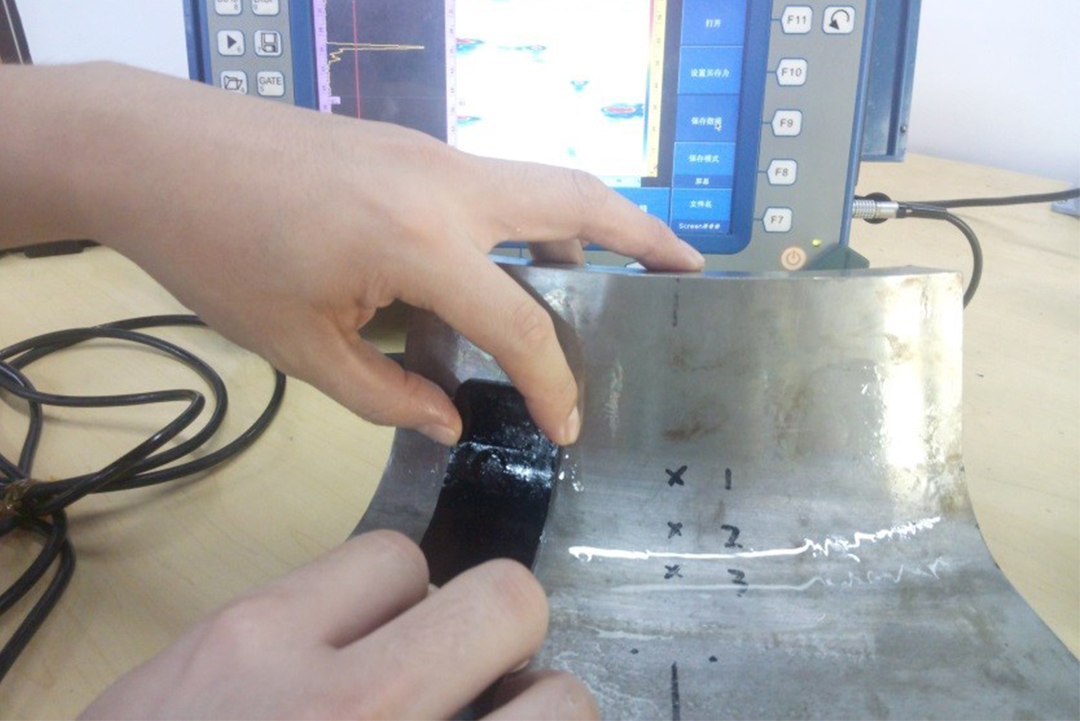

图 3 检测示意图

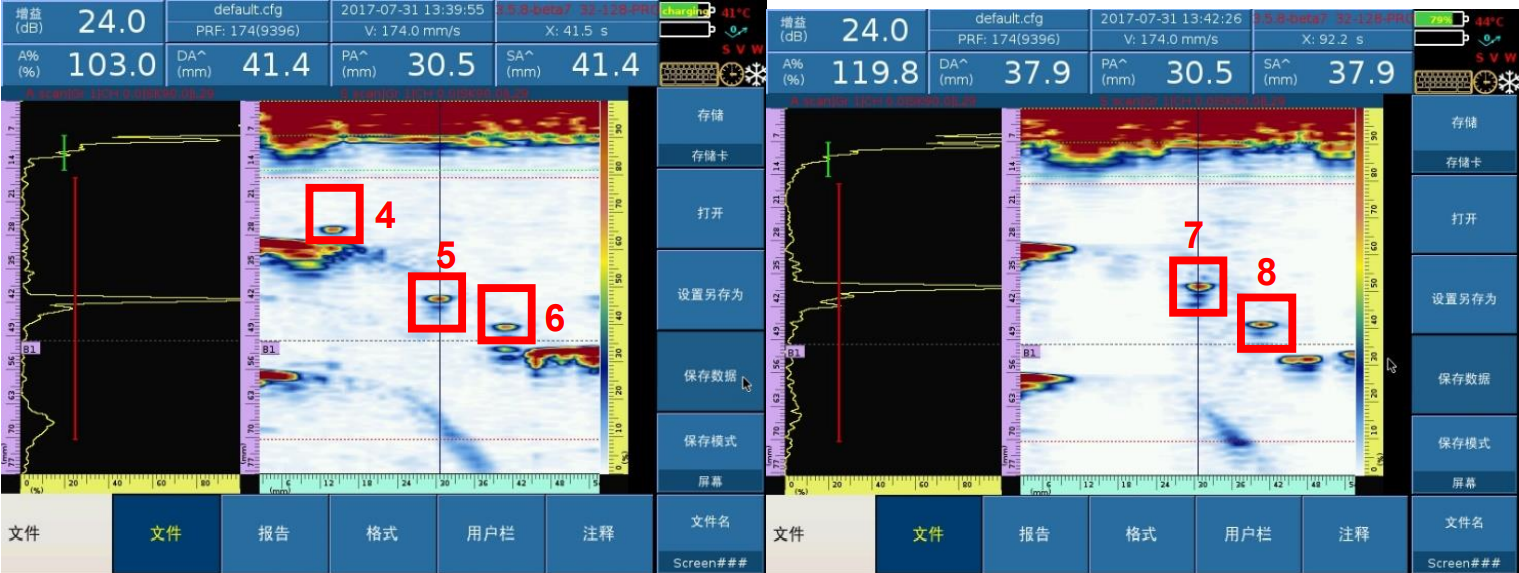

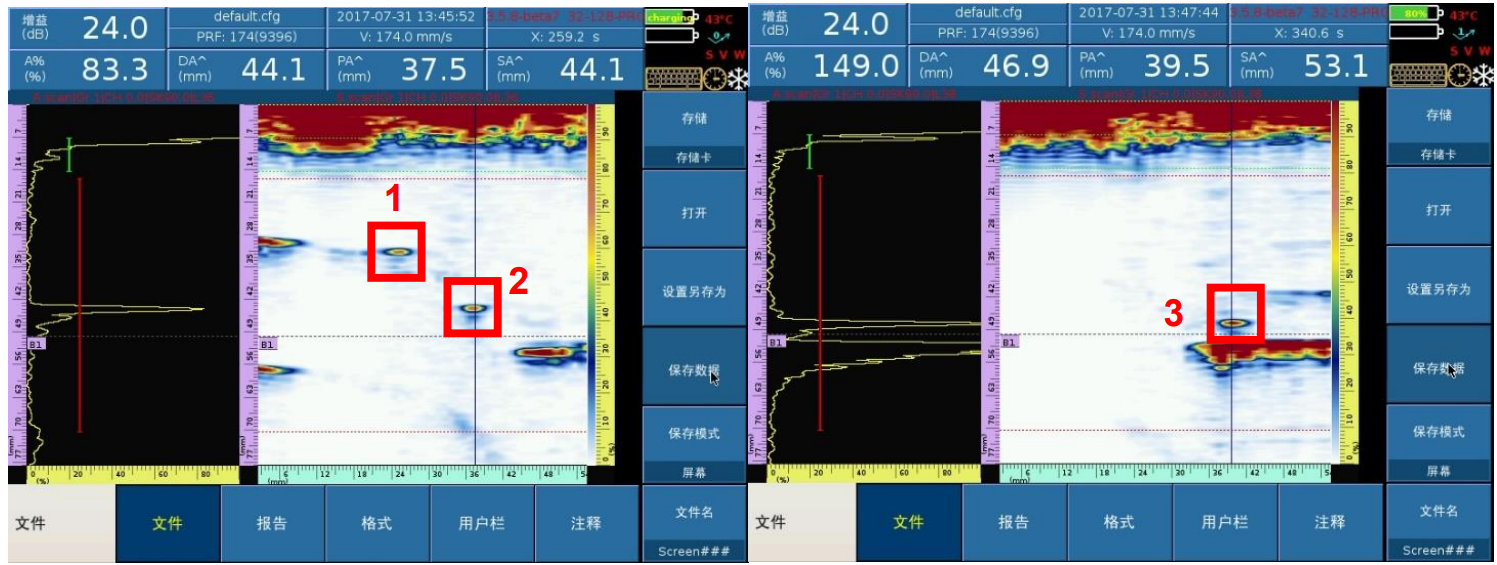

图 4 检测结果示意图

从8个平底孔的检测效果可知，对于此工件埋深30-50mm的平底孔，柔性探头均能够很好地检测出来，成像清晰，信噪比高。

综合以上，柔性探头能够很好地解决曲面工件的检测难题，适合于表面状况较好的工件，若表面状况较差，可加装水套进行检测。
