搅拌摩擦焊是一种先进的固相焊接技术，适用于铝、镁、钢、钛等金属材料，以及金属基复合材料的高质量连接，该技术广泛应用于我国航空、航天、船舶、列车、汽车、电子、电力等工业领域。

本案例中，待检工件结构复杂，会产生多处结构回波，对缺陷判断缺陷造成影响。使用超声相控阵技术，能够利用成像的优势，区分缺陷回波及固有回波，帮助检测员快速判别缺陷信号。且可以多角度抓取缺陷，减少漏检率，适用于检测搅拌摩擦焊接头的内部缺陷。

待测工件

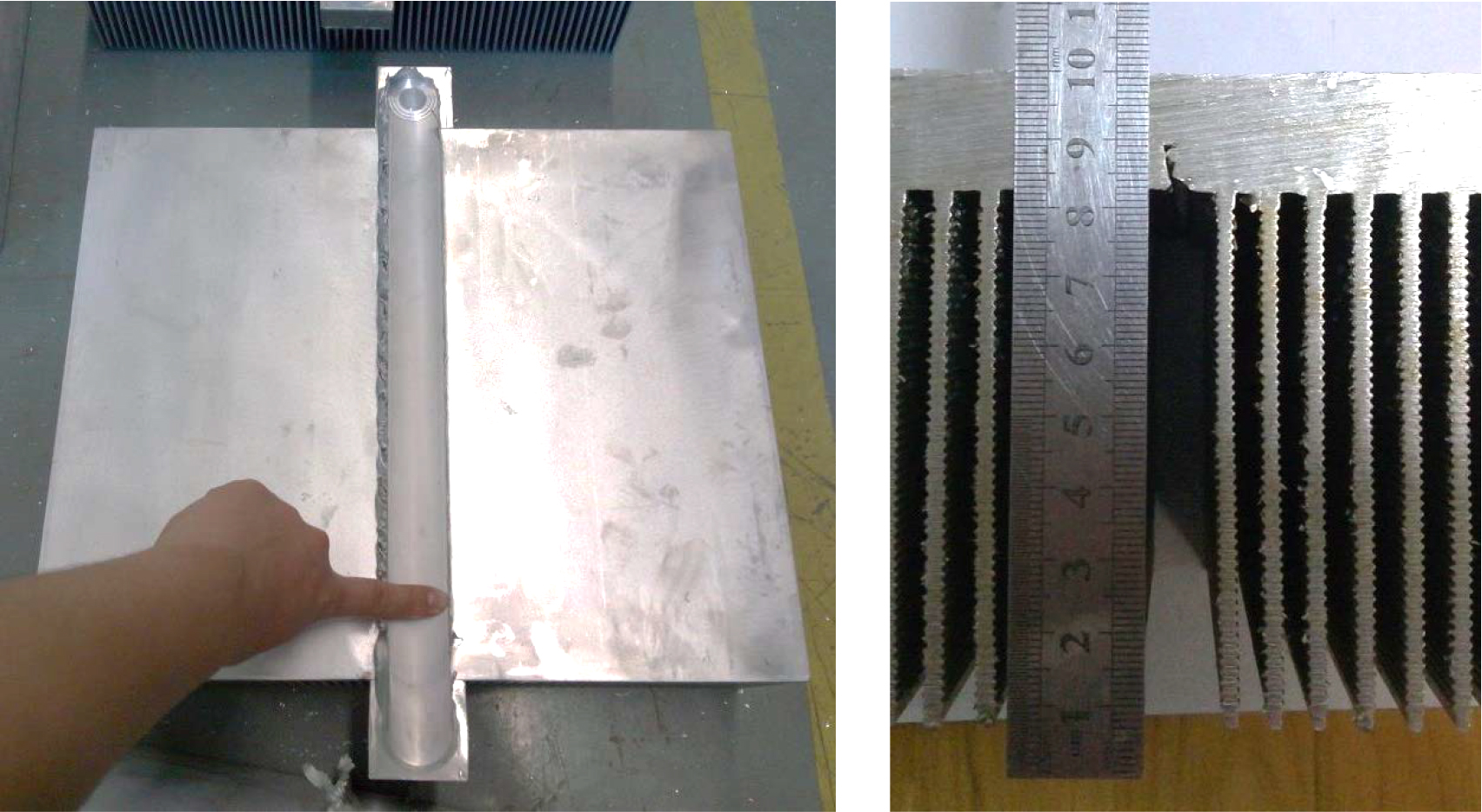

待检试块如下图所示，焊缝宽度38mm，厚度18mm。

检测结果

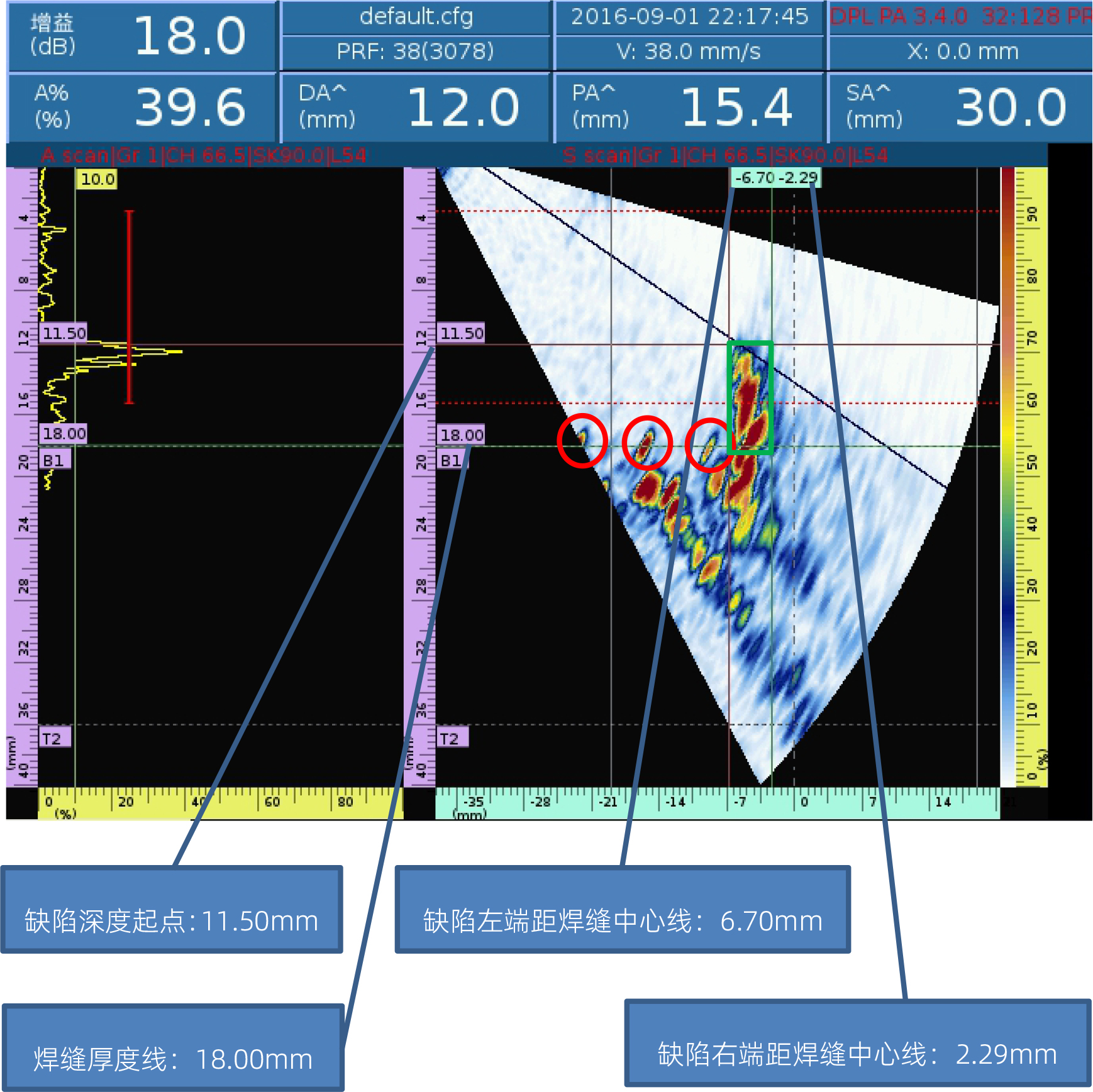

     绿色方框标注区域：为缺陷信号；红色圆圈标注区域：为18mm厚铝板与各散热薄片之间连接处的端角反射信号。

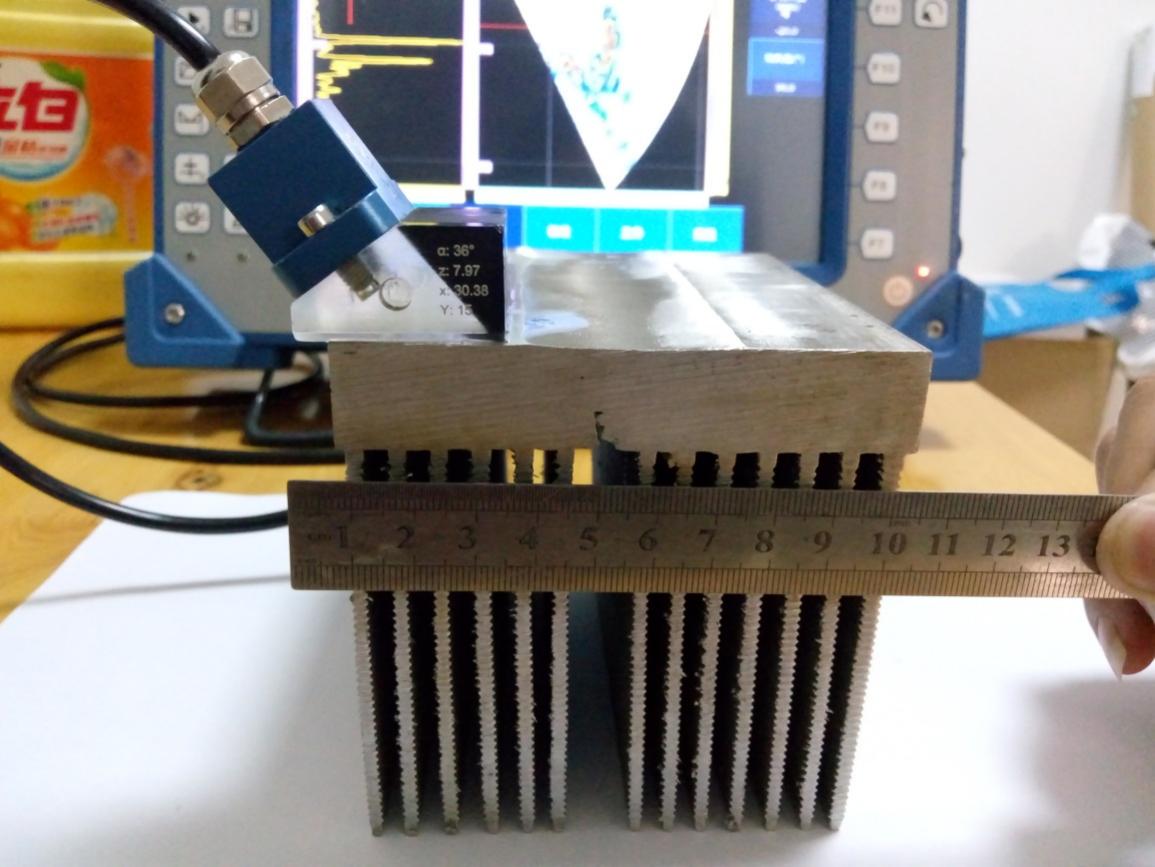

实测缺陷尺寸：

（1）缺陷自身高度：约6.5mm，与仪器测试结果吻合。

（2）缺陷自身宽度：约4.4mm，与仪器测试结果吻合。

（3）缺陷左端点距焊缝中心线距离：约6.7mm，与仪器测试结果吻合。

结 论

从检测结果可以得出，使用超声相控阵技术检测焊缝缺陷可以多角度入射，对不同取向的缺陷有较高的检出率，有很好的检测效果，借助A扫描、S扫描以及C扫描图示可以快速辨别缺陷信号，提高检测效率。
