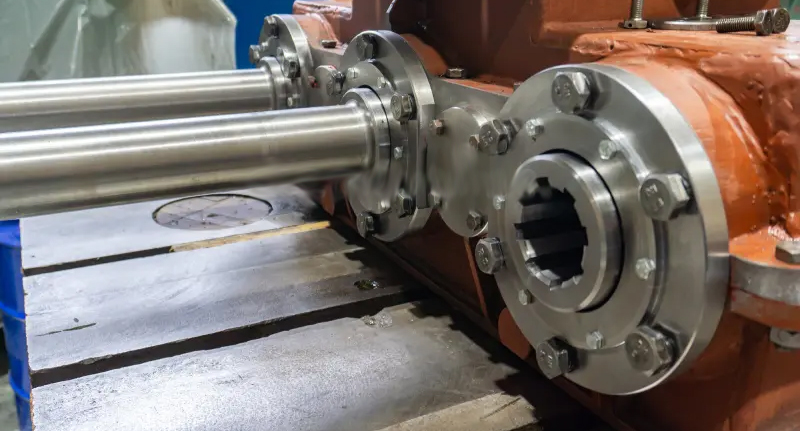

页盘花键多应用于传动结构的连接，在机械重工行业得到广泛使用，页盘花键由于其结构特点，长期服役过程中容易产生疲劳缺陷。为预防使用过程中因危害性大的缺陷导致页盘花键失效，造成经济损失或重大安全事故，定期对其进行质量检测是十分必要的。

本文为某型页盘花键的检测案例，该类花键的缺陷易产生在内部结构的凹槽处，根据工件的结构特点需选用不同的探头对不同位置上的缺陷进行检测。由于探头的放置位置有限，检测过程中还用到了楔块反装技术，多浦乐设备支持楔块反装聚焦法则算法，可以轻松解决探头放置空间位置有限的难题。

待检工件

待检工件材料为钛合金，在试块易产生缺陷的不同位置上加工了若干个人工缺陷（平底孔和刻槽），如下图1所示。

图1 待检工件试样

该待检工件结构复杂，需从不同位置对待检区进行声束全覆盖检测。选用中高频自聚焦探头（图2）进行横波斜入射检测。

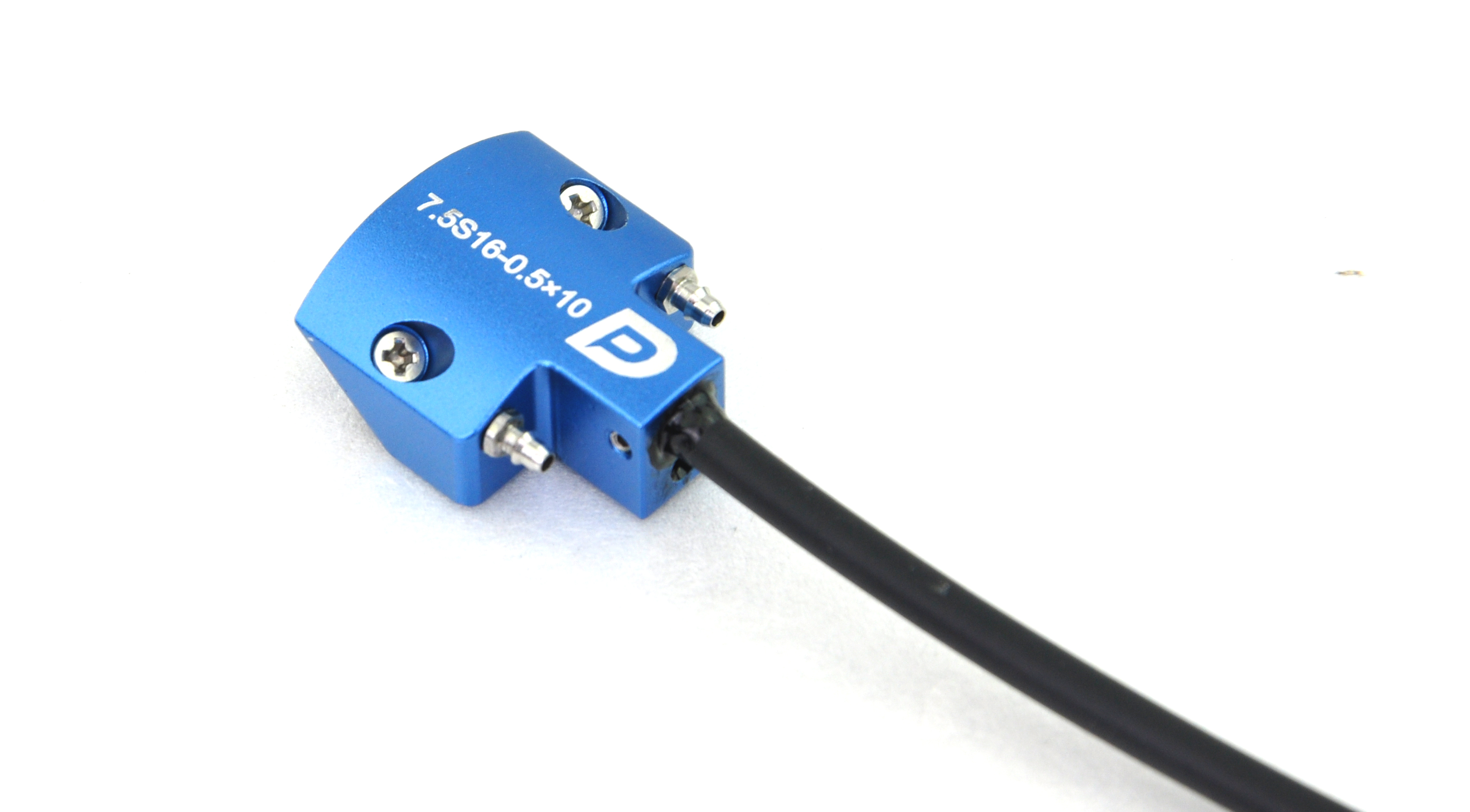

图2 D10系列自聚焦探头

检测效果

探头位置一

在页盘花键的外侧平台上检测，如下图3所示，得到部分检测结果如下图4、图5、图6所示。

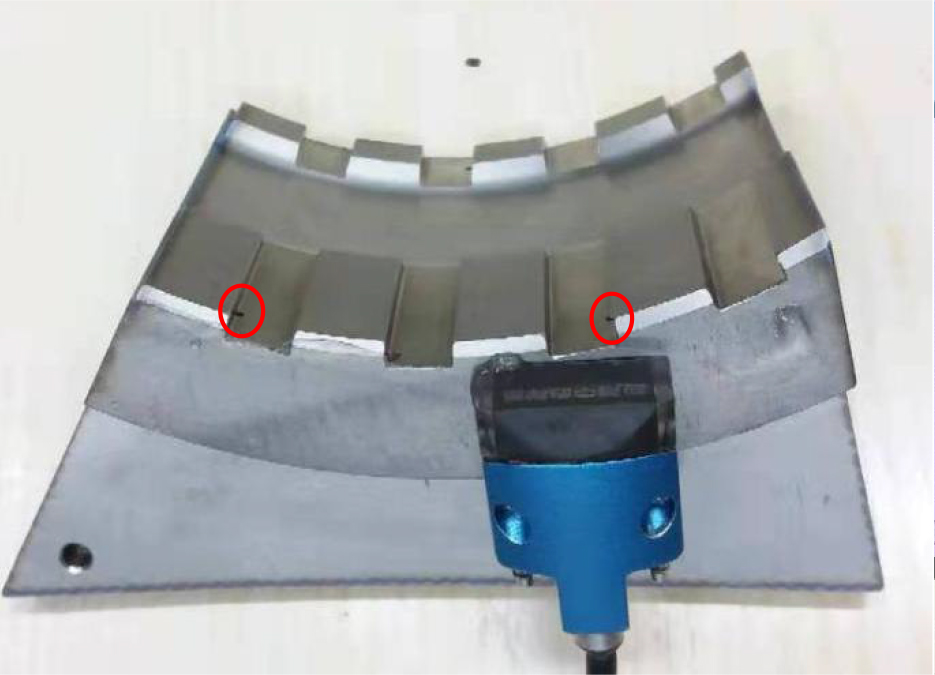

图3 探头位置放置

图4 无缺陷图谱

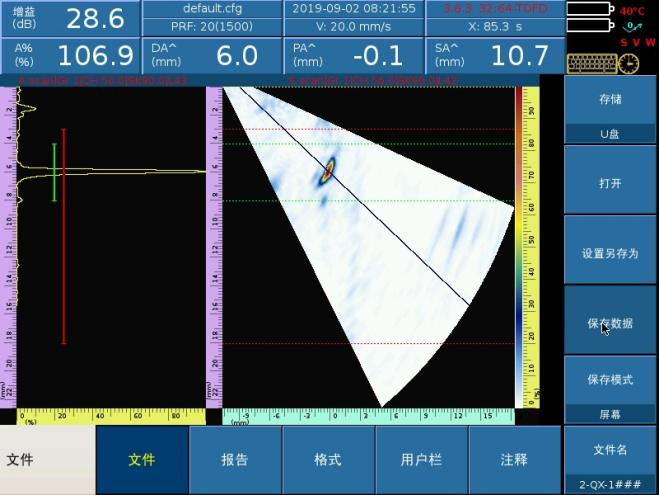

图5 缺陷1结果图示

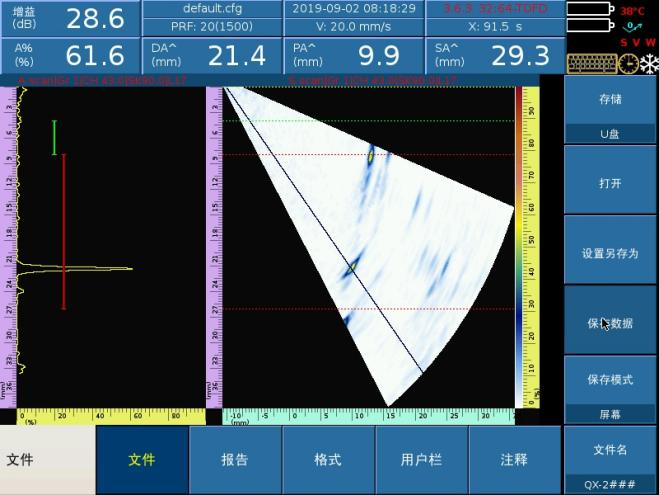

图6 缺陷2结果图示

探头位置二

在页盘花键的一个端面上检测，如图7所示，得到部分检测结果如下图8、图9、图10所示。

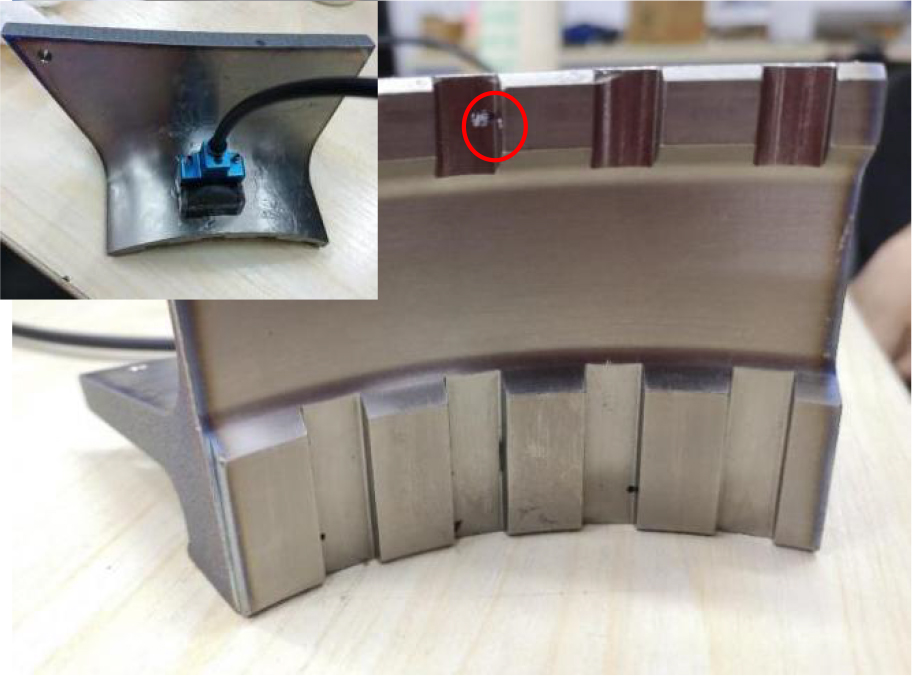

图7 探头放置位置

图8 无缺陷图谱

图9 缺陷1结果图示

图10 缺陷2结果图示

探头位置三

在页盘花键圆弧侧面，由于空间限制，需要将楔块反装进行检测，如下图11所示，得到检测结果如下图12所示。

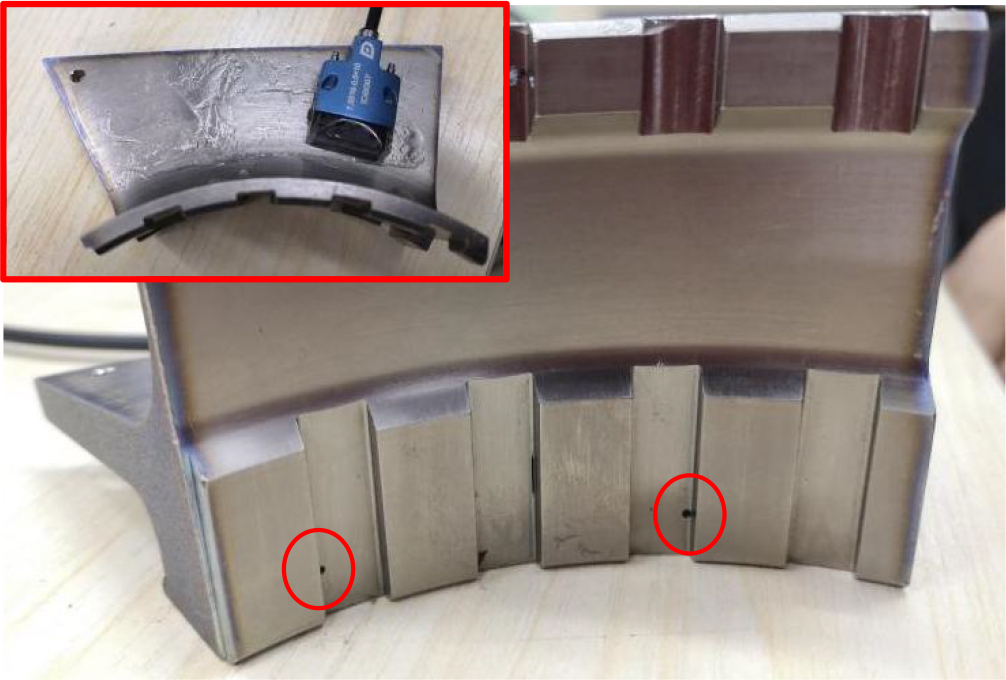

图11 探头放置位置

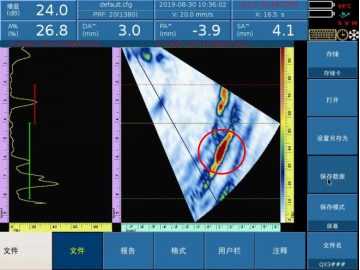

图12 检测结果图示

结  论

在上述案例中一个探头可以实现多处位置的相控阵检测，特殊位置使用特殊探头，可以很好解决检测难题。特殊探头定制是多浦乐的一大优势，多浦乐拥有专业的研发技术团队以及国际一流的超声换能器生产线，根据客户具体需求提供定制化解决方案，更好地帮助客户解决应用难题。
