螺栓是连接结构的重要紧固件之一，螺栓断裂可能造成严重安全事故。近年来，相控阵超声技术发展迅速，为工业检测、质量安全提供了重要的技术保障，多浦乐积累了十多年的现场经验，制定了多种成熟的螺栓检测方案。本文待测螺栓一端端面是六角凹槽，在役检测时，可以使用定制型探头进行纵波直入射法检测；拆卸下来的螺栓，还可以选择自聚焦探头进行横波斜入射法检测。

待检工件

待测螺栓如下图1所示，在螺栓的光杆位置和螺纹区不同位置加工了若干个人工缺陷，进一步验证检测工艺的可行性。缺陷加工位置示意图如下图2所示。

图1 待测螺栓

图2 刻槽位置示意图

检测用超声探头

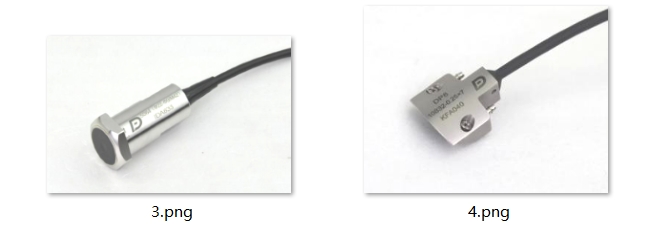

多浦乐定制型探头和自聚焦探头如下图3、4所示。

检测结果

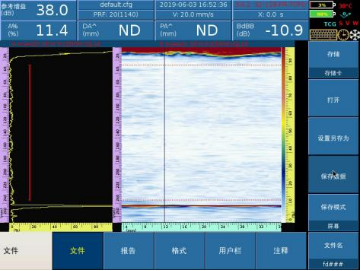

图5 无缺陷检测示意图

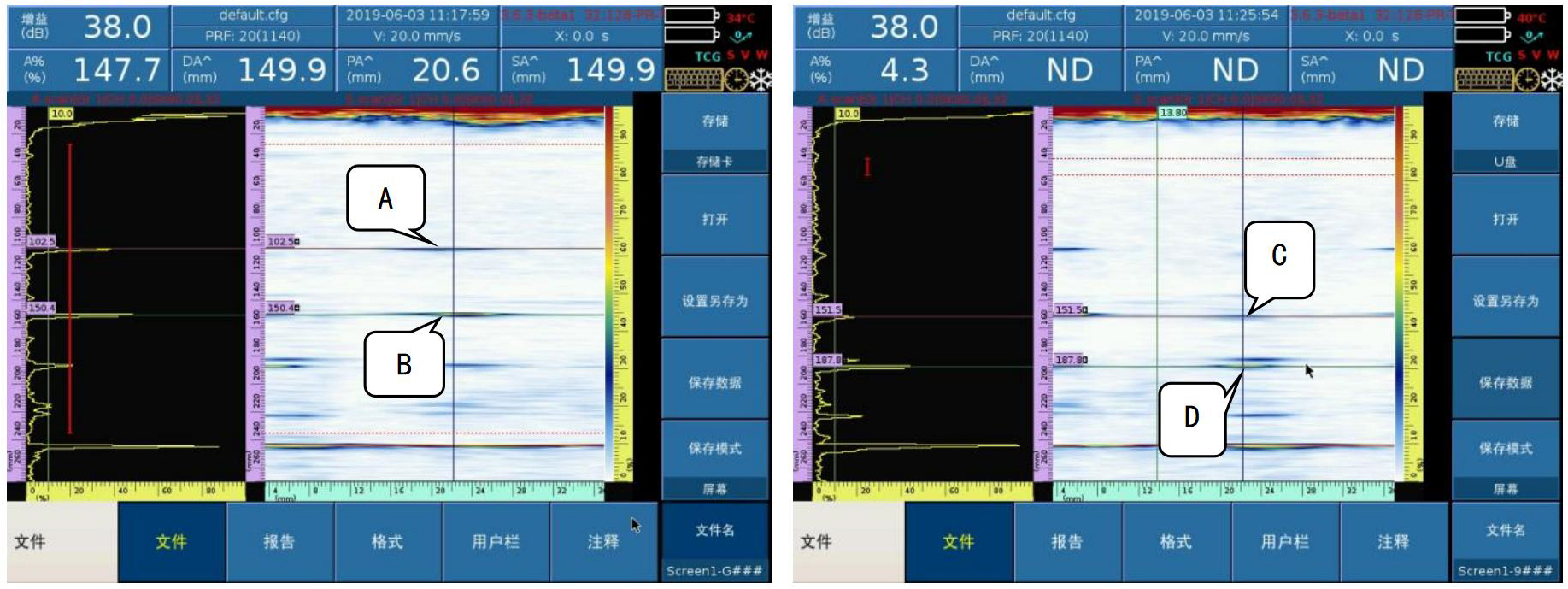

图6 定制型探头检测效果

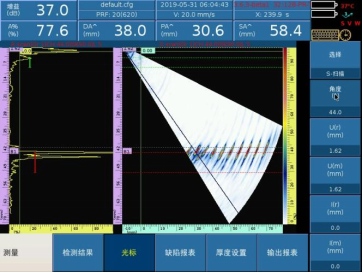

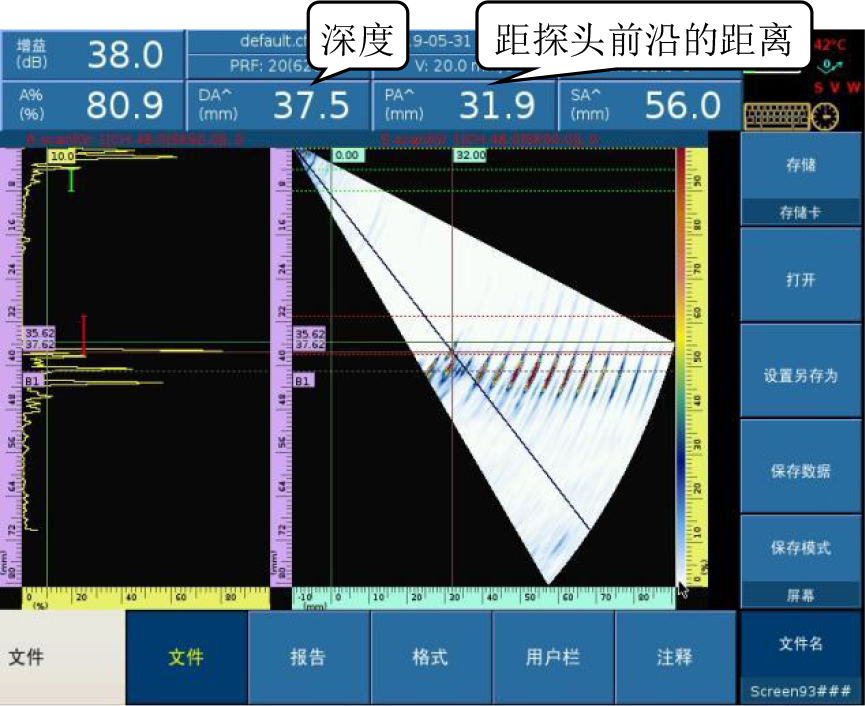

使用DP8型号自聚焦探头加装合适曲率的斜楔块在螺栓光杆处进行周向扫查，检测结果如下图7、8、9所示。

图7 B缺陷信号

图8 C缺陷信号

图9 D缺陷信号
