普通钢镍基合金焊缝检测
发布日期:2023-03-16 阅读量:1867

镍基合金具有优良的耐腐蚀、耐热疲劳、耐高温冲击的性能,广泛应用于石化行业各类高温高压设备及传输管线等结构中。在本案例中,考虑到对镍基合金工件进行超声检测时信号衰减严重,信噪比低,因此,选用低频探头对工件进行检测。

待测工件

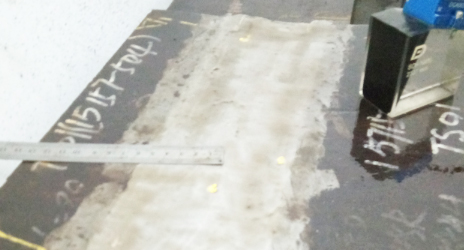

图1 待测工件正面实物图

待测工件母板为普通钢,焊缝区域材料为镍合金,板厚为80mm,如图1所示。工件表面光滑平整,需检测焊缝是否存在缺陷。

实验结果

根据工件焊缝的实际情况,定制了一个全覆盖焊缝的检测工艺,分别从三个位置对焊缝区进行检测,避免出现漏检。探头的放置位置和方向如下图2所示;实际检测时,探头对应工件位置如下图3所示。

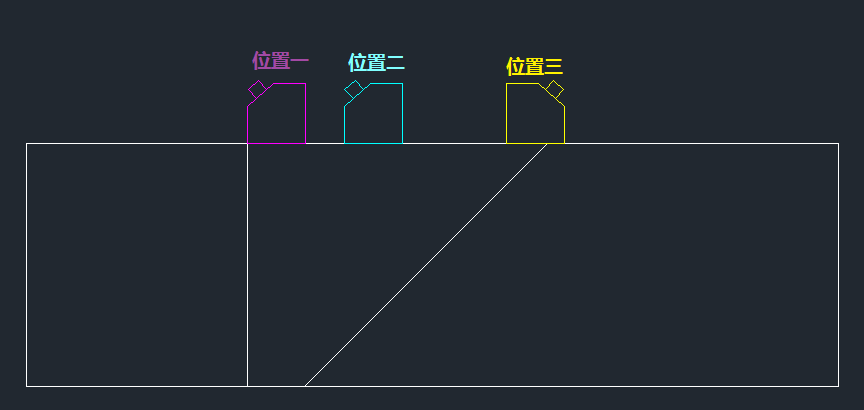

图2 探头摆放位置模拟

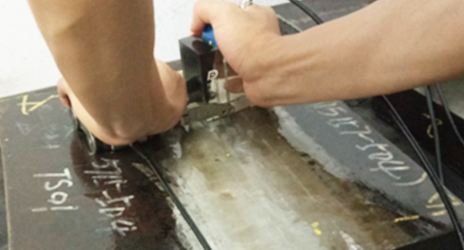

图3 检测时探头和工件位置

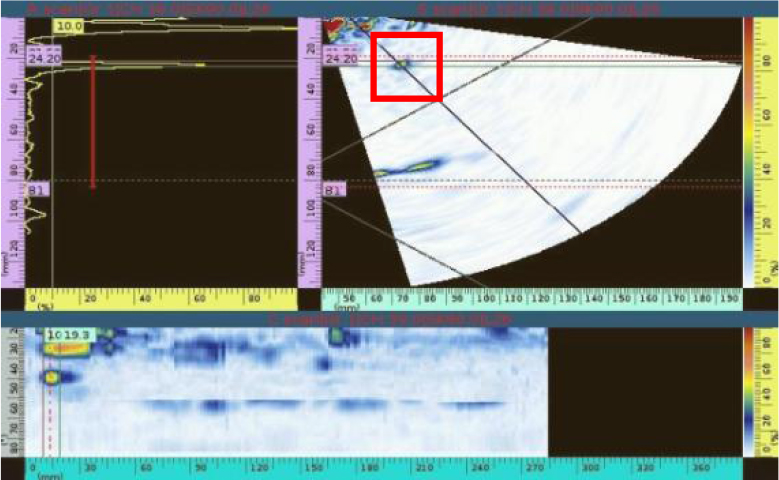

图4 位置一检测结果

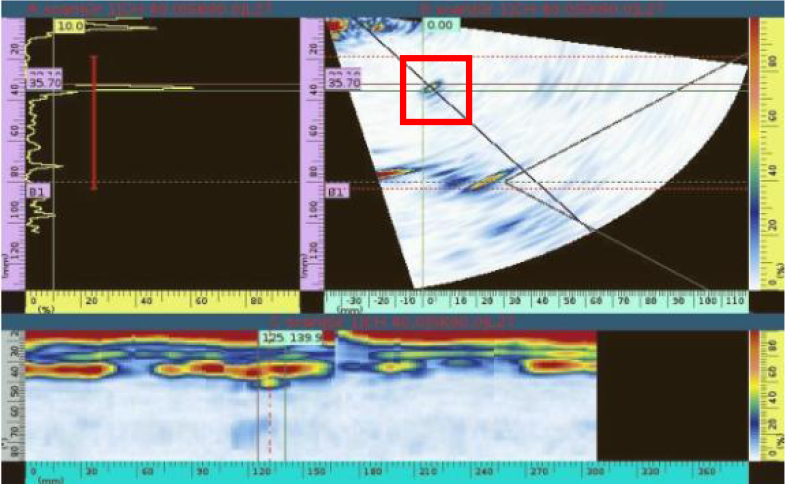

图5 位置二检测结果

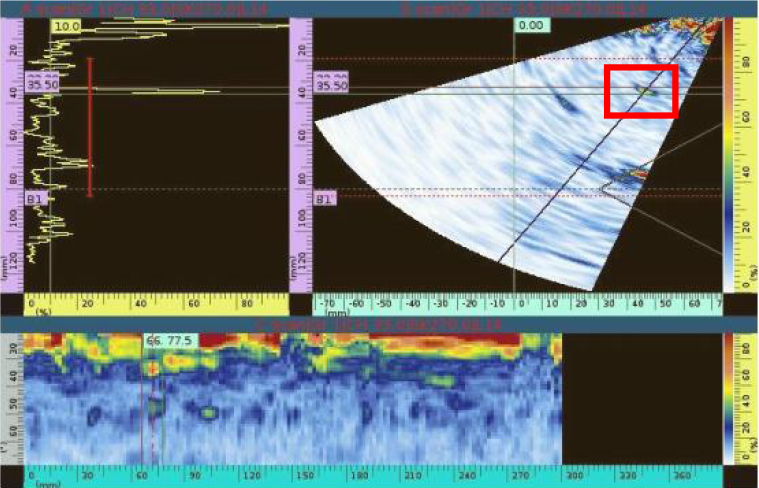

图6 位置三检测结果-缺陷1

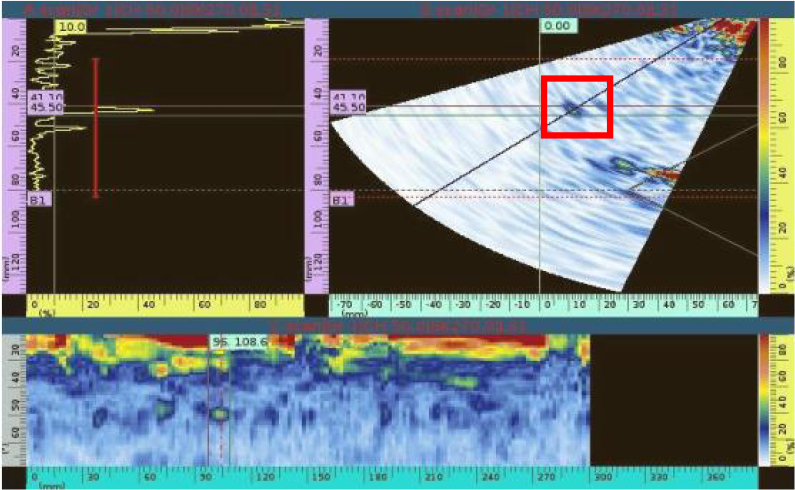

图7 位置三检测结果-缺陷2

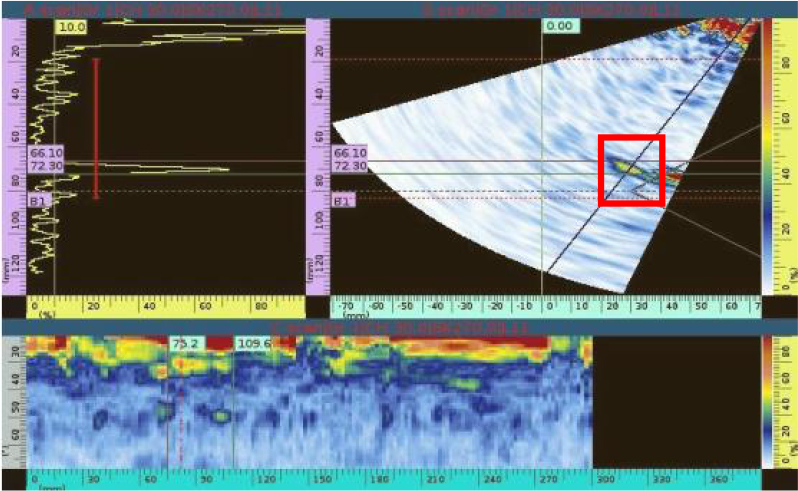

图8 位置三检测结果-缺陷3

结  论

从本案例结果可知,使用低频相控阵技术检测钢镍基合金焊缝,检测效果良好,可以依据S扫视图和C扫视图快速分辨缺陷信号,有效提高数据分析效率。多浦乐技术团队,可根据您的具体需求打造最佳检测方案,欢迎来电咨询。
