工业陶瓷具有耐高温、耐腐蚀、耐磨损等一系列优越性，可代替用于金属材料和有机高分子用于苛刻的工作环境，在建筑、能源、航空、机械、汽车等领域都有着很广泛的应用。如可制作砖瓦、排水管、电线路上的绝缘体、高温工业窑炉的耐火材料、化学工业中的耐酸容器和蒸发皿等，对工业生产有着很重要的作用。针对大平面的工件检测，要求快速有效地完成检测工作，这就对超声检测技术提出了更高的检测要求。本案例对某类型陶瓷板进行缺陷检测，选用多浦乐轮式相控阵探头，该探头具有检测覆盖面积广、检测速度快、成像效果好等特点，相比较于需要夹持编码器的常规相控阵探头，该轮式探头更具优势。

工件情况

两块待检工件板厚均为6mm，1号工件具有两个直径3mm的平底孔（如图圆形标识1、2所示）；2号工件表面具有两条不规则刻槽（如图方框标识3、4所示）。

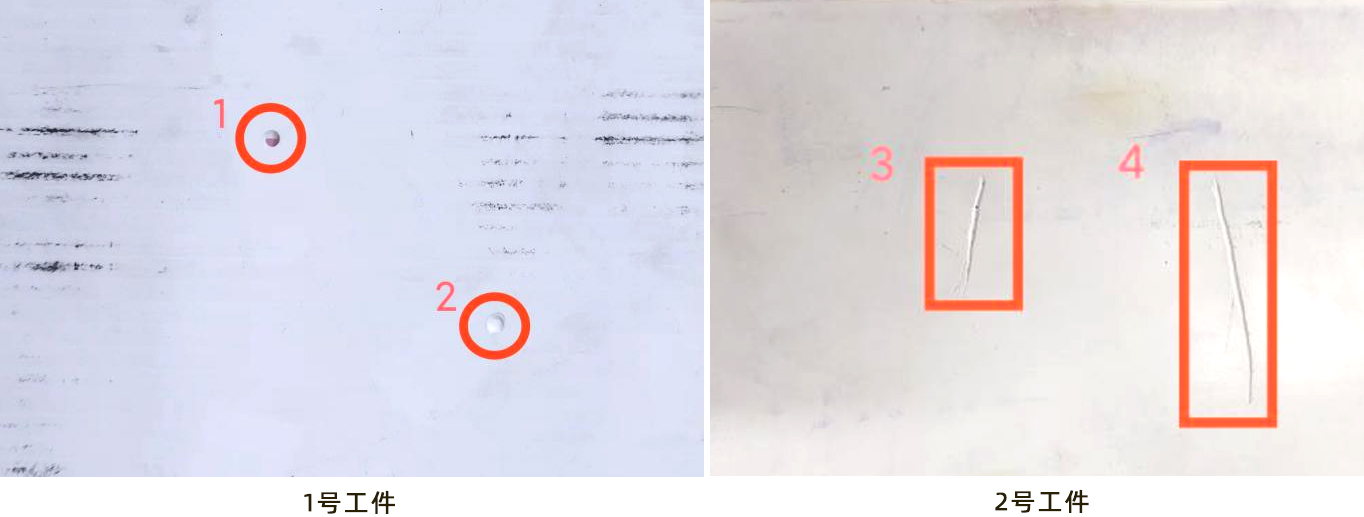

图1 工件缺陷示意图

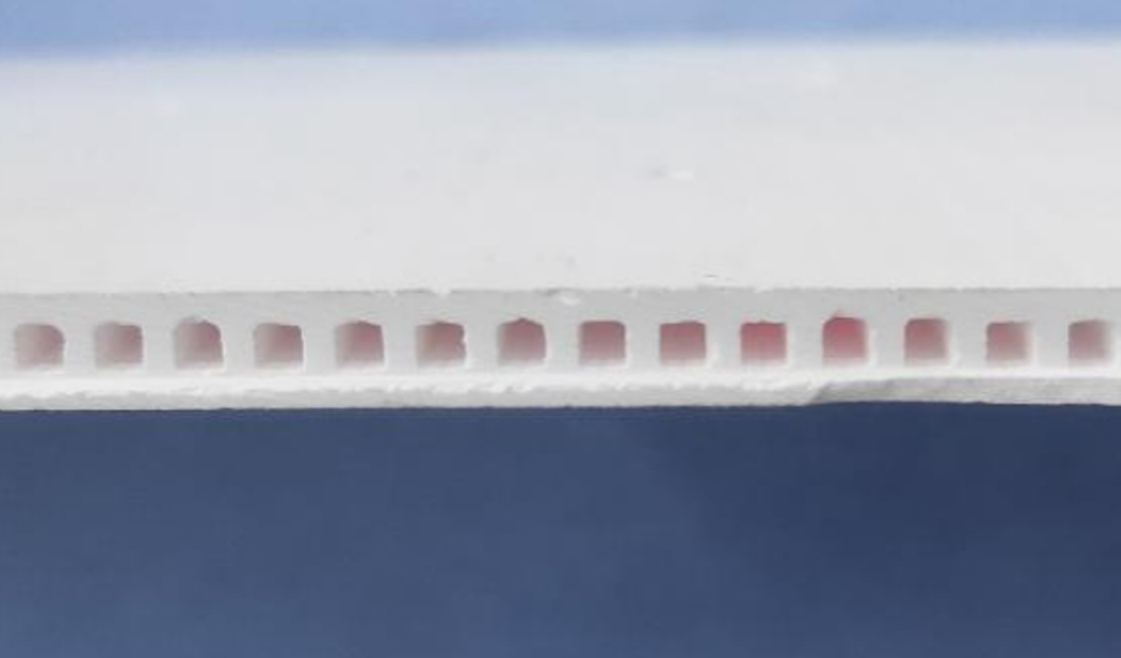

图2 工件侧面图

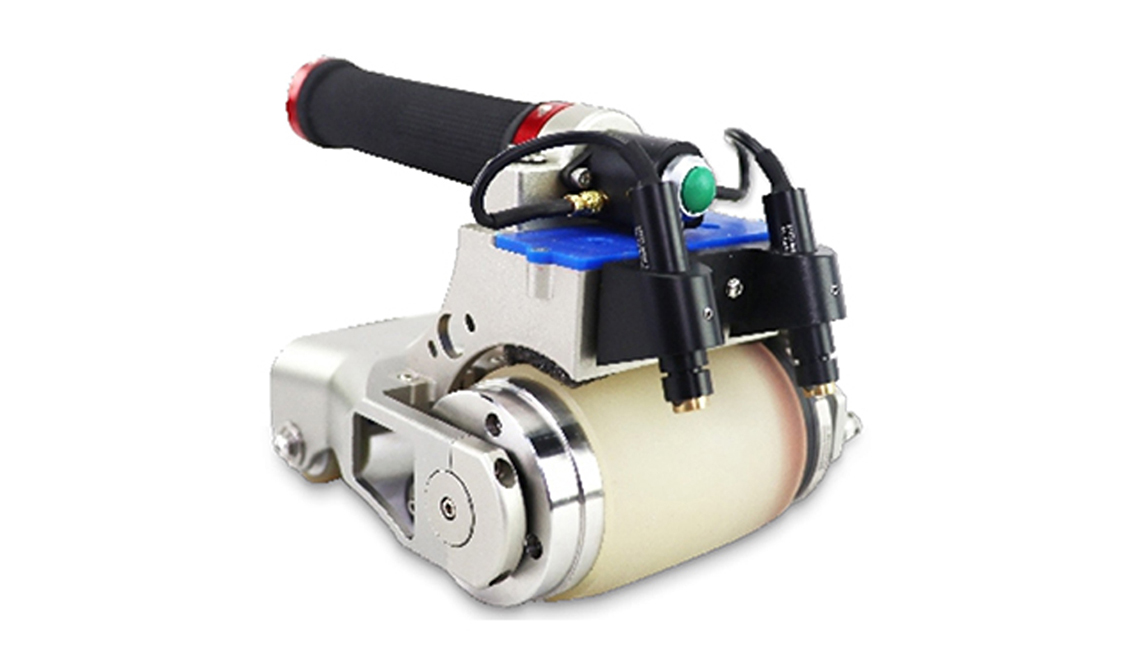

图3 多浦乐轮式探头

检测结果

1号工件检测结果

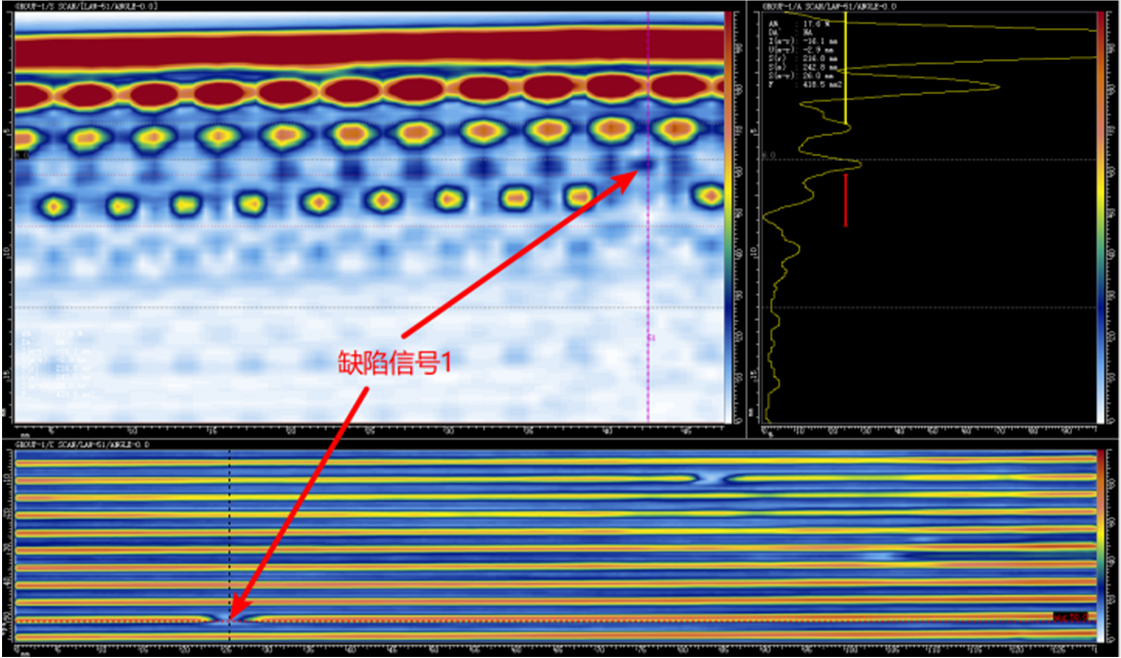

图4 缺陷1

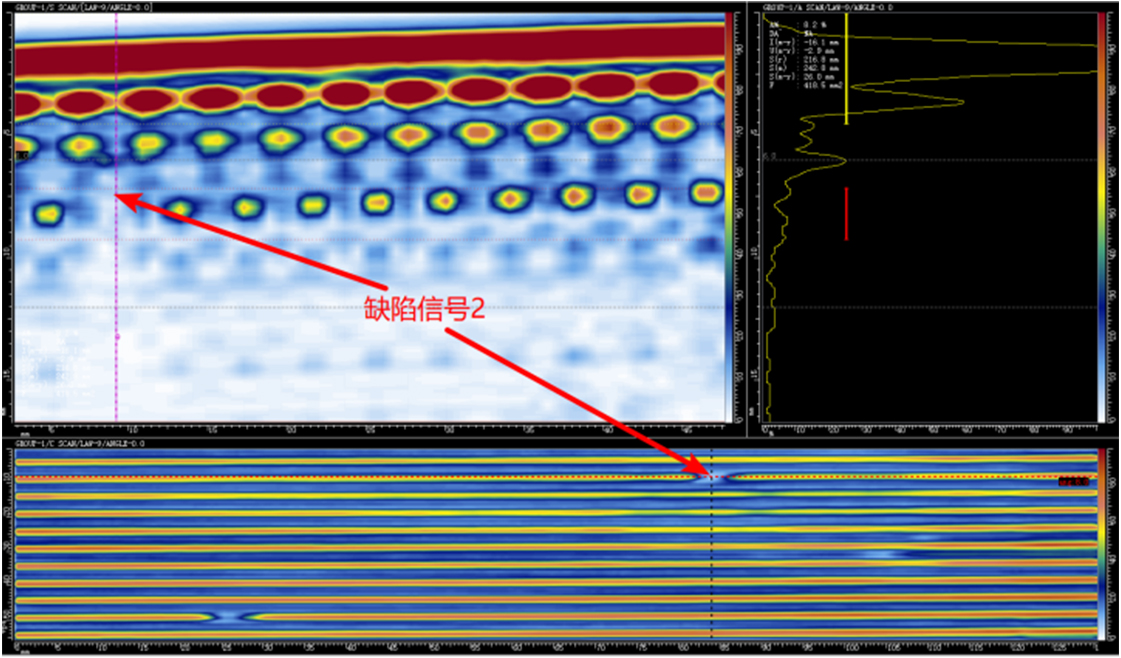

图5 缺陷2

2号工件检测结果

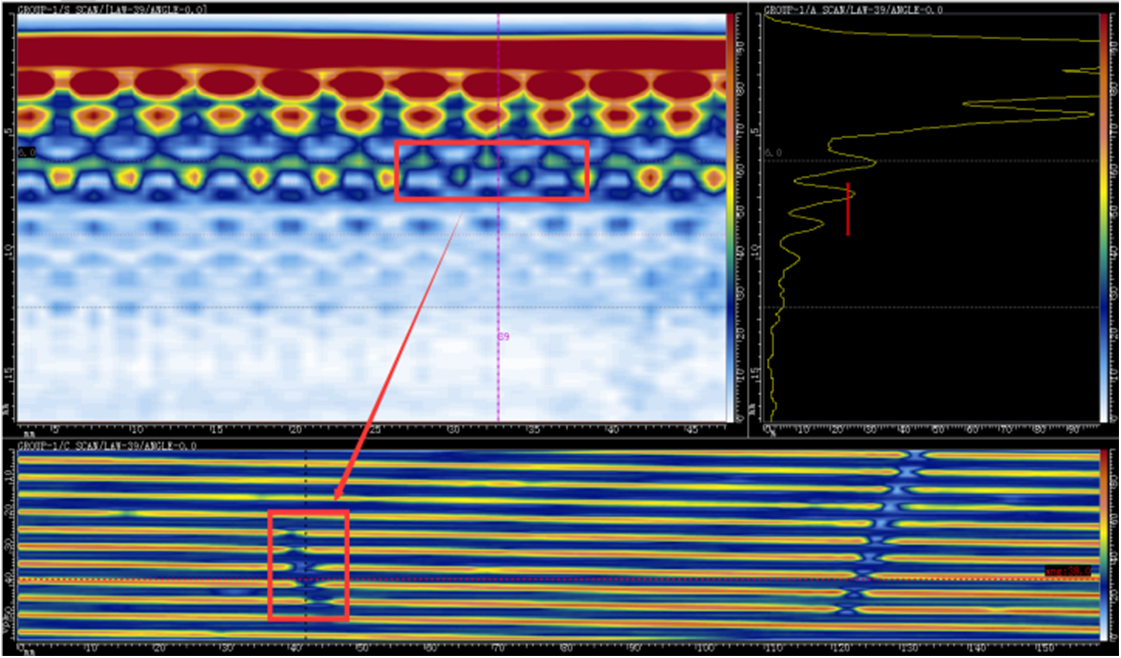

图6 缺陷3

结  论

使用自聚焦轮式探头配合相控阵设备检测平面复合材料、碳纤维陶瓷板等工件，具有检测快速，检测结果清晰可靠的特点，能有效提高工作效率。
