复合材料具备高强度、轻量化等性能特点，在航空航天、汽车制造等领域得到广泛应用。与此同时，复合材料产品安全性受到大众关注，对质量检测的重视程度也越来越高，进一步促进了无损检测技术在复材检测方面的创新发展。在下文案例中，采用了多浦乐NovaScan V1 设备和轮式探头对某型复合材料板进行质量检测。

待检工件

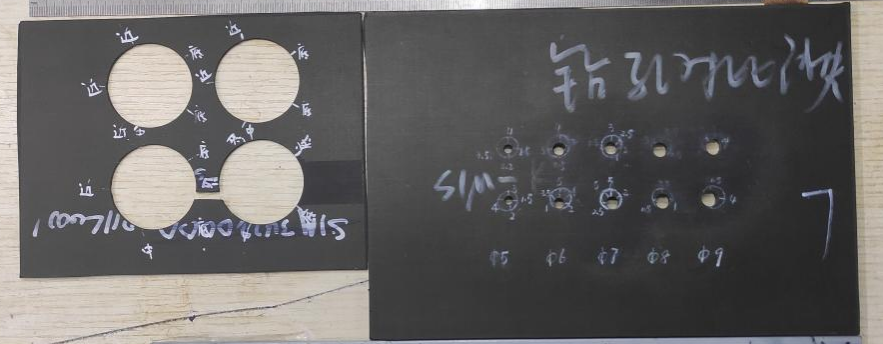

图1复合材料板

如图1所示，左边为2mm厚的薄复合板，在圆孔周边的近表面、中间层、下底面分别加工了φ3mm、φ4mm的人工缺陷；右边为厚6mm的钻孔对比块，在钻孔周边均预埋有分层缺陷。

图2 多浦乐 NovaScan V1 便携式全聚焦相控阵超声检测仪

多浦乐便携式全聚焦相控阵超声检测设备NovaScan V1，是一款功能齐全的相控阵检测工具，具备相控阵、独立两通道TOFD检测与3D全聚焦技术，成像清晰细腻。

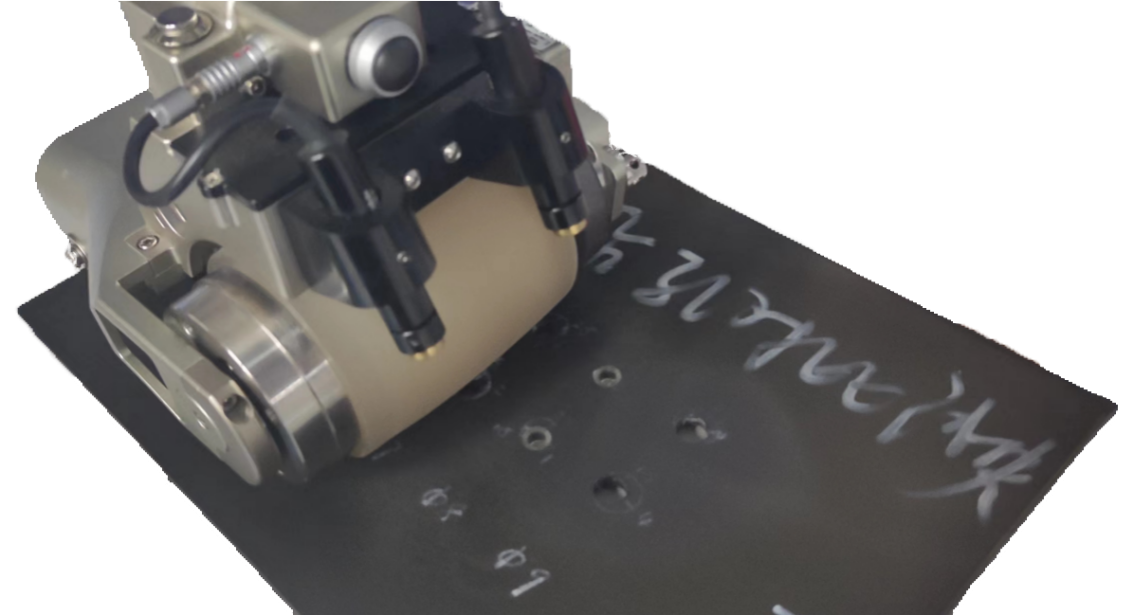

图3 多浦乐轮式相控阵探头

如图3所示，检测时使用多浦乐中高频自聚焦轮式探头对复合材料工件进行线性扫查。

检测效果

1、钻孔对比块

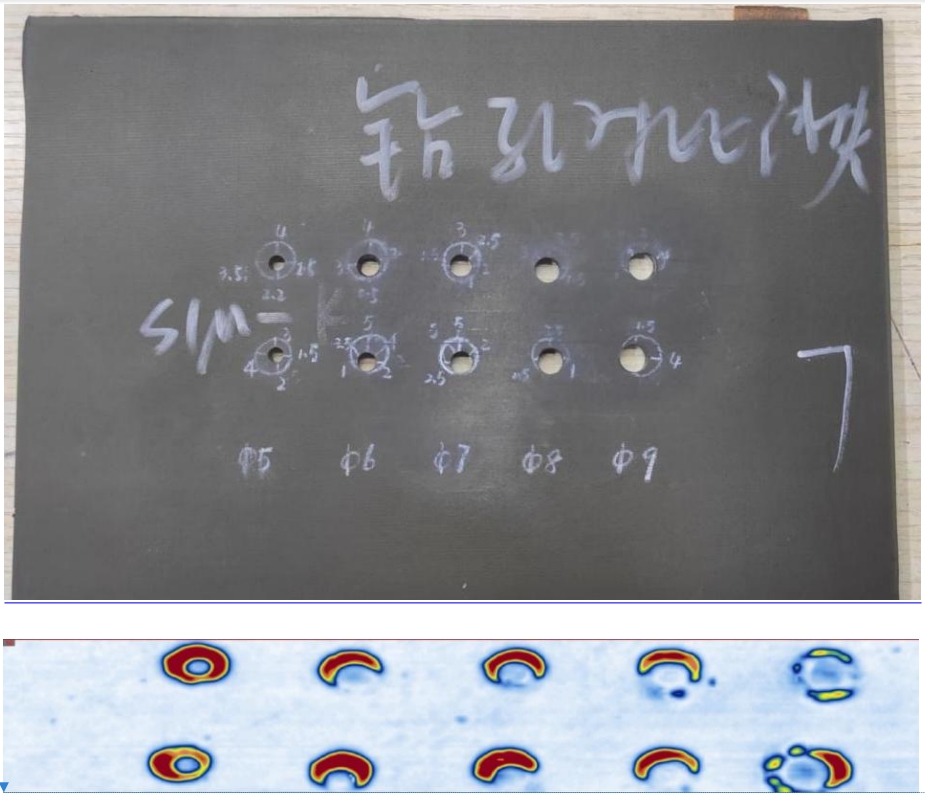

钻孔对比块工件图及检测结果图

2、薄复合板样件

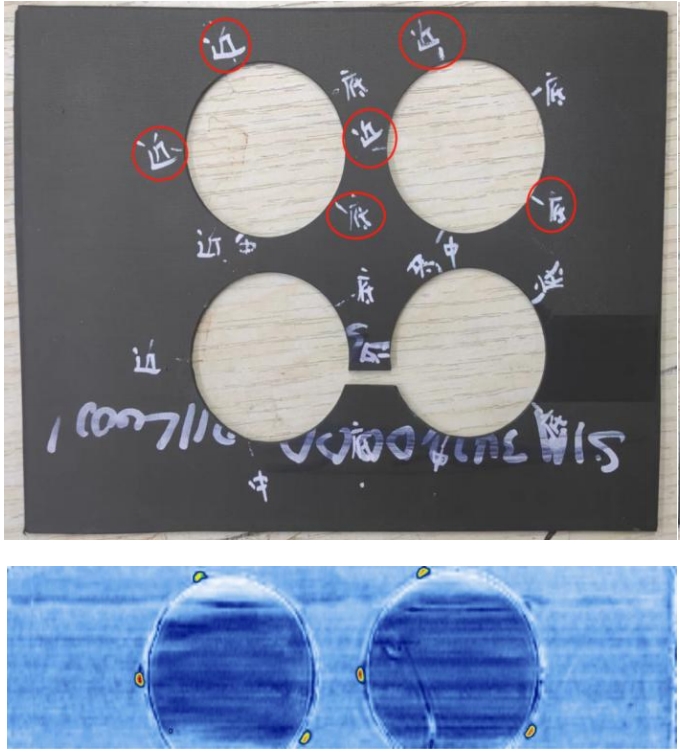

薄复材板工件图及上端检测结果图

薄复材板工件图及中段检测结果图

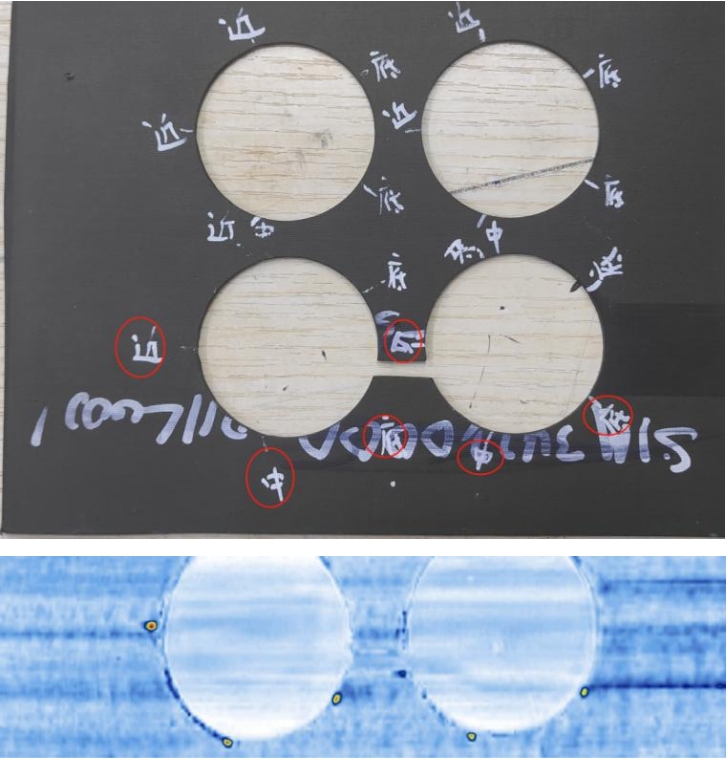

薄复材板工件图及下段检测结果图

结  论

案例中使用中高频自聚焦轮式探头配合多浦乐NovaScan V1 设备检测复合材料薄板，检测效果良好，能够清晰发现圆孔周边的分层缺陷，成像直观。其中轮式探头操作简单，检测快捷，是板材手动检测的的最佳选择。
