钎焊是人类最早使用的材料连接方法之一，本案例中的待测试样采用的是套管嵌接的钎焊形式，使用相控阵超声对铜铝管钎焊质量进行检测，根据扫描图像判断缺陷的大小、种类及位置，高效、快速、全面地反映出钎焊界面的接合状态及内部缺陷，是一种较好的检测铜铝管连接质量的无损检测方法。在本案例中，根据管管焊接处的固定形状特点，定制了一种使探头与管接处能完美贴合的楔块，使得检测变得更方便快捷。

待检工件

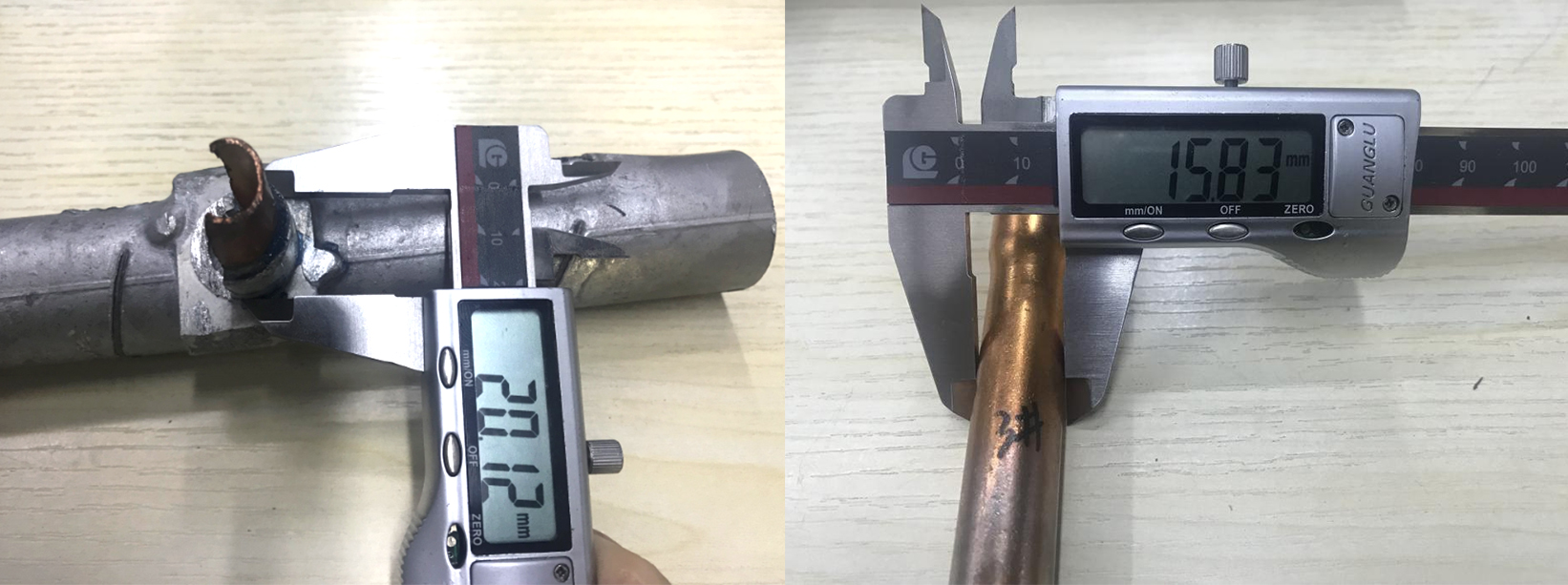

待测工件如下图1所示，铝管外径：20.1mm，铜管外径：15.8mm。

图1 工件实物

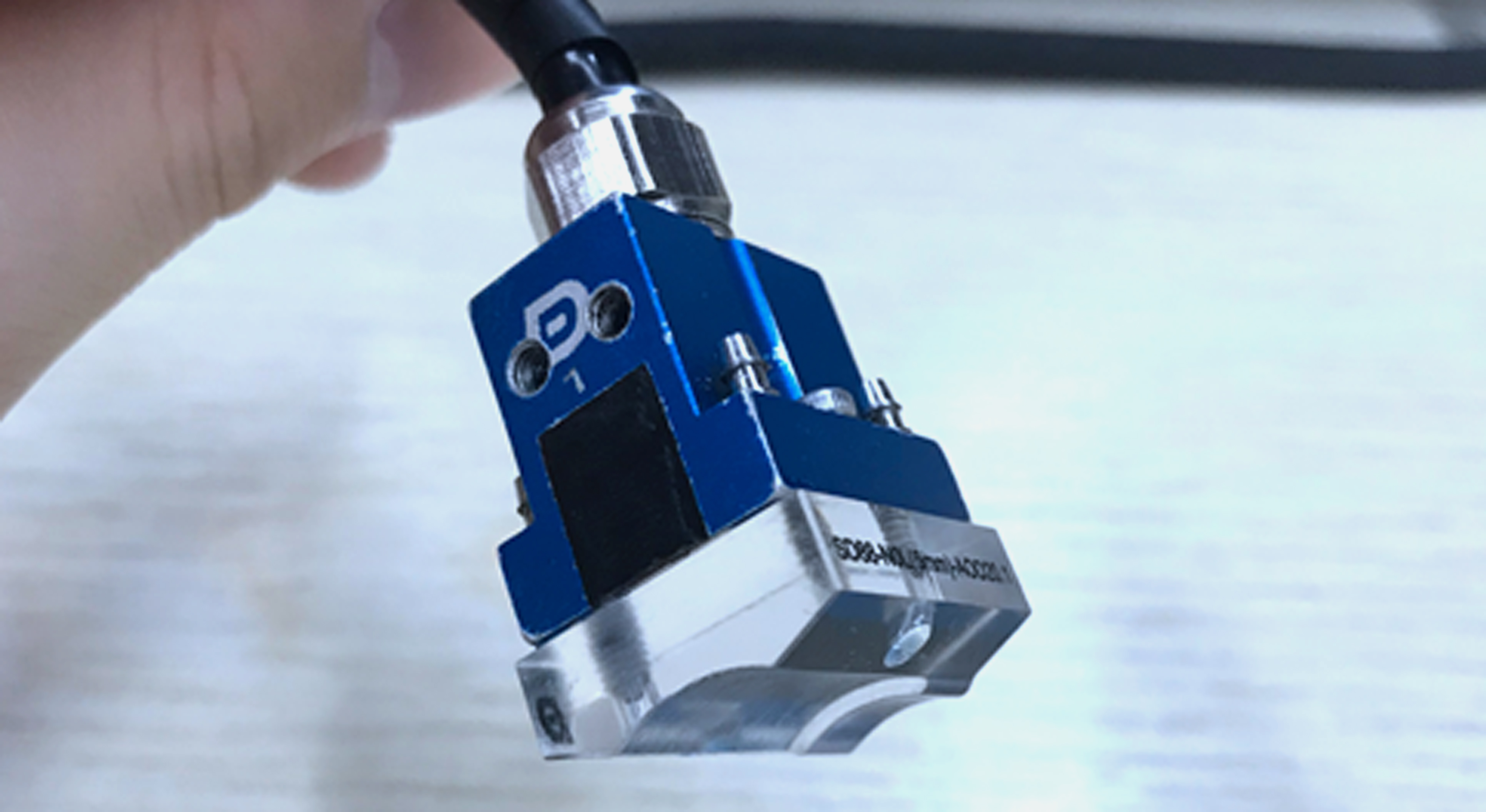

检测所用探头、楔块如下图2所示。

图2 探头、楔块

检测结果

首先制作标准熔深试块，将待测工件的检测结果与标准试块对比得出检测结论。

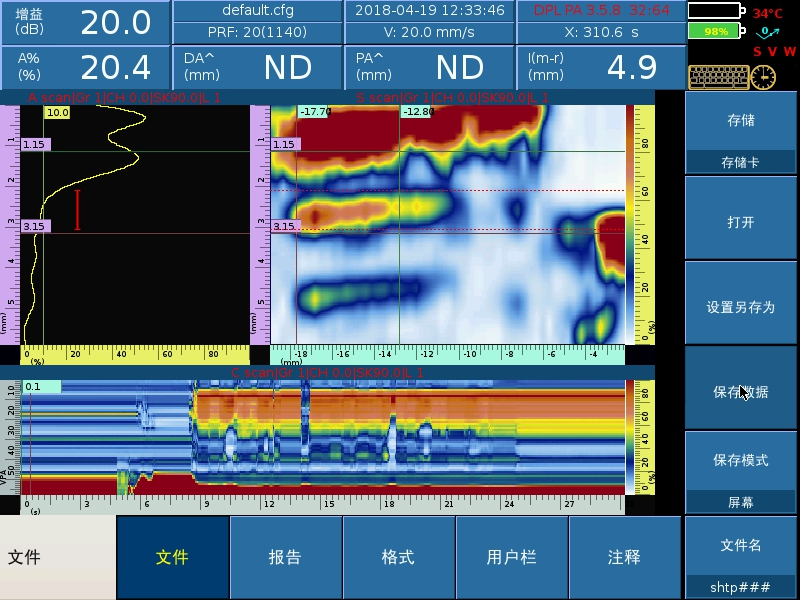

2号试块：合格，中间存在小面积缺陷

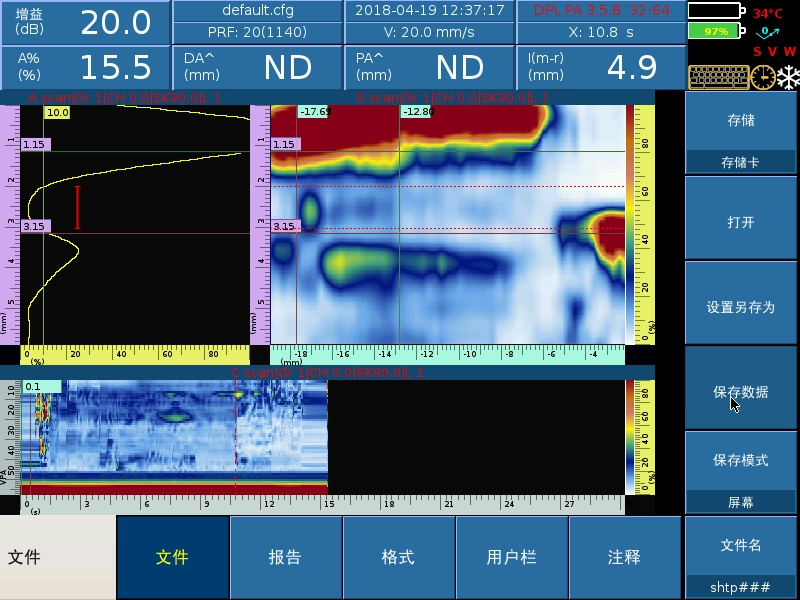

3号试块：不合格，存在大面积缺陷

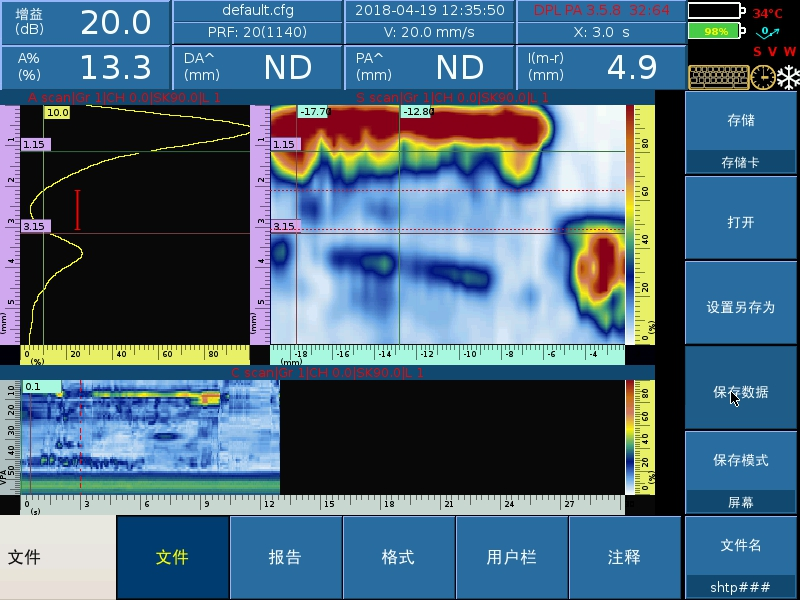

4号试块：合格

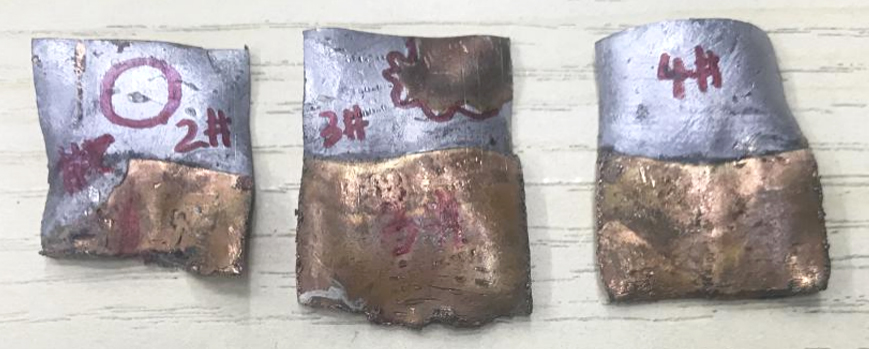

破坏性检测对比

C扫描缺陷成像对比

结论

1、通过对铜铝管钎焊试块的检测效果及对比实验效果可以知道，依据相控阵技术的S扫描视图和C 扫描视图，可以快速的判断出缺陷信号。

2、通过制定相关的标准试样，得出具体的评判依据。

3、定制合适的楔块，能有效保证检测效果。
