锅炉广泛应用于电力、机械、冶金、化工、纺织、造纸、食品等行业中。锅炉焊缝质量好坏影响着生产安全，若焊缝中存在超标缺陷可能会发生泄漏甚至爆炸事件。因此，对锅炉焊缝进行质量检测，保障其生产运行安全是十分重要的。

工件简述

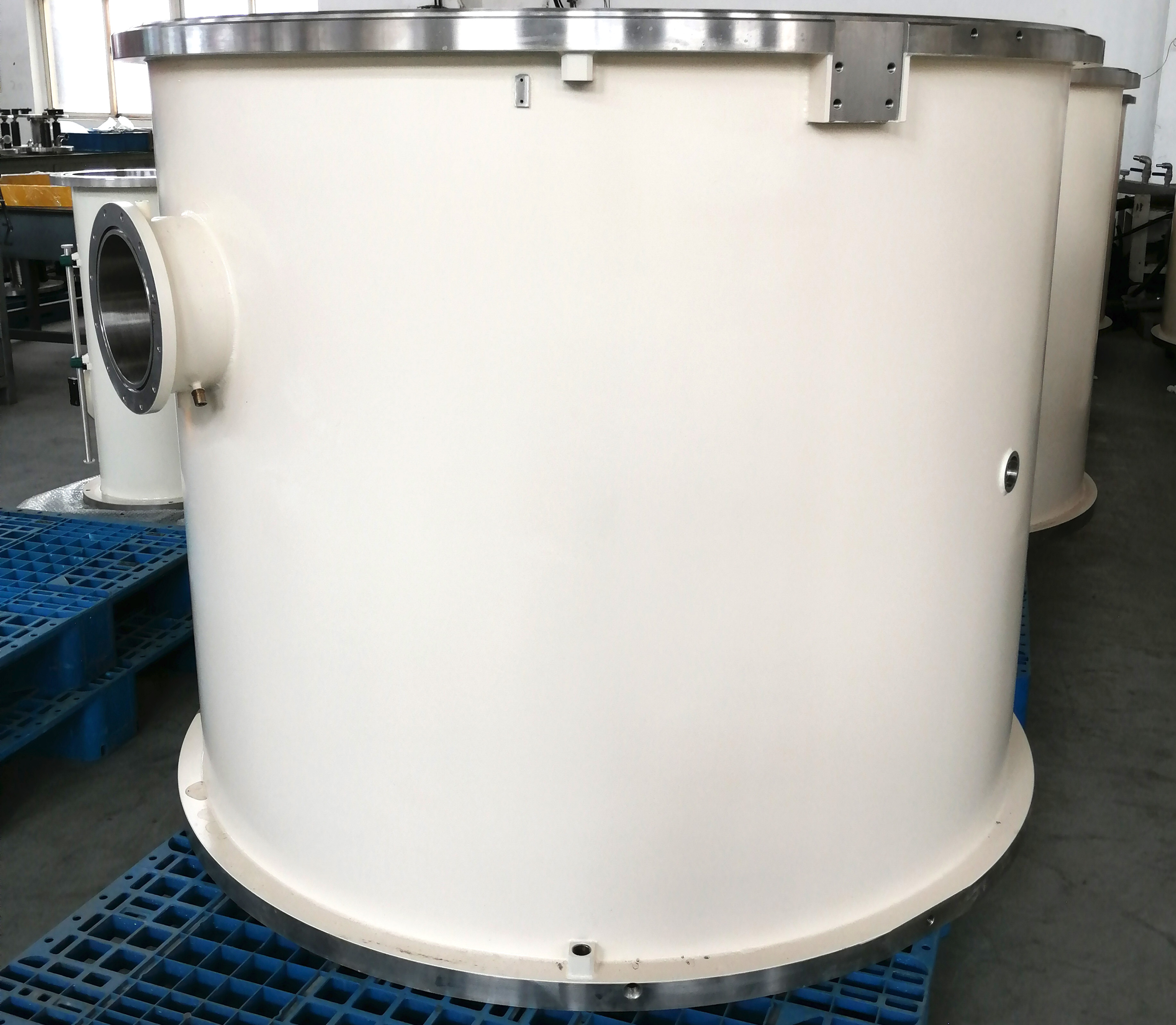

在本案例中，待检测工件为某型材质为304不锈钢的生长炉，如下图1所示，需对薄壁角接焊缝及轴向圆筒薄壁对接焊缝进行检测。由于锅炉的尺寸较大，手动检测耗时耗力，根据结构特点，本案例定制了专用的扫查装置，实现对生长炉周向角焊缝、轴向焊缝的相控阵超声检测。

图1 涡炉实物

检测方法

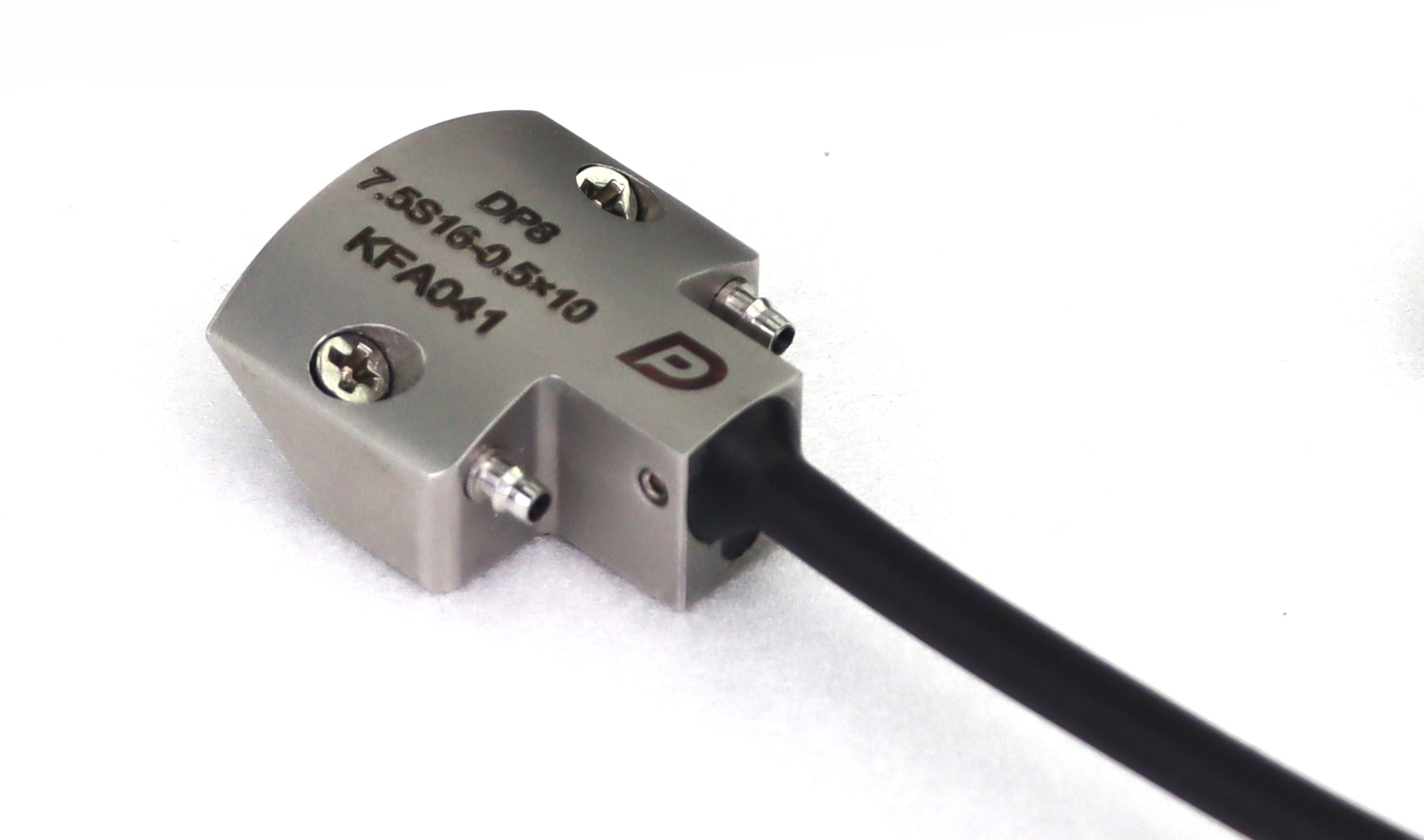

锅炉壁厚仅有6mm，可以选择DP8自聚焦探头+带角度楔块配合定制扫查装置进行扫查。多浦乐研发的自聚焦探头可实现晶片自聚焦，具有声束高度集中，分辨率高，缺陷定位准确度高等性能特点，检测薄壁管道具有较强优势。

图2 多浦乐自聚焦相控阵探头

锅炉角接焊缝位置如下图3所示。

图3 周向薄壁角接焊缝位置示意图

定制型扫查装置适用于筒体内、外周向焊缝以及上盖内、外周向焊缝的检测，设计示意图如下图4所示。锅炉外壁轴向焊缝位置如下图5所示。

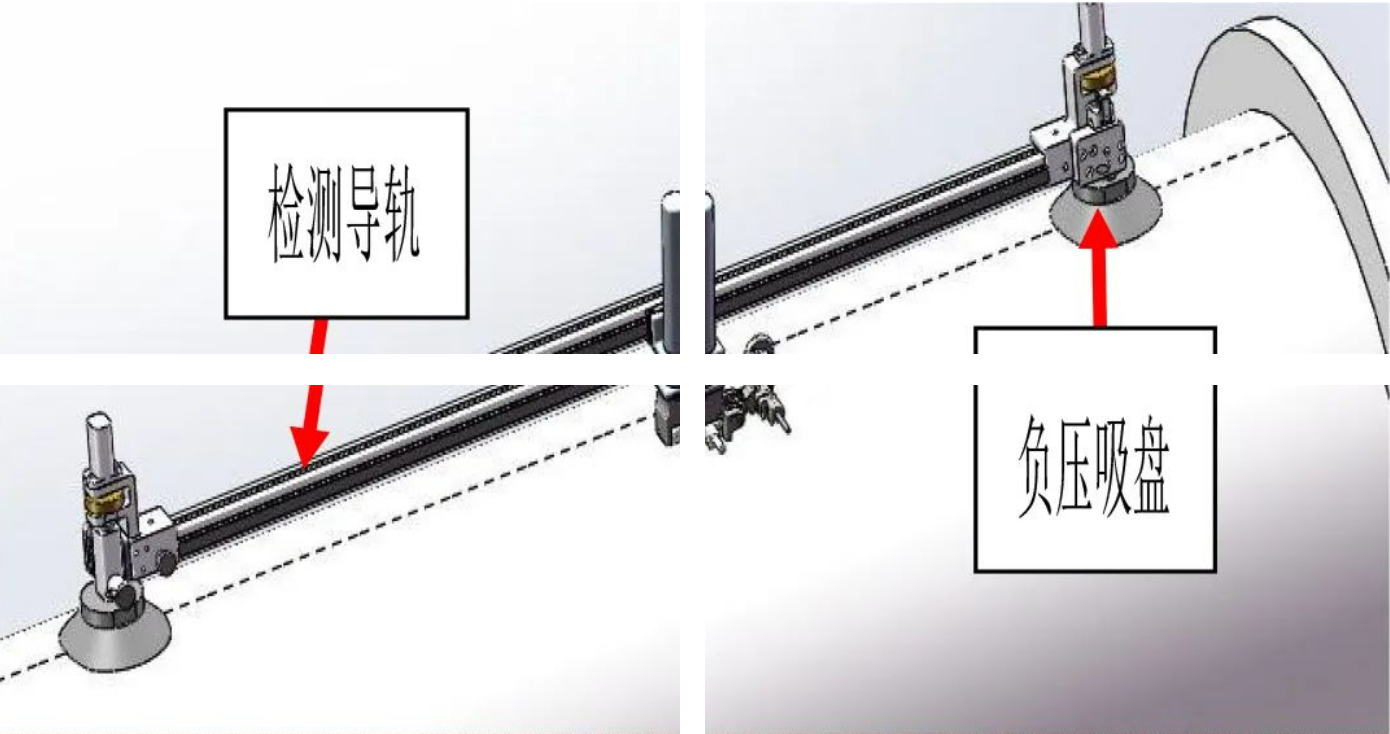

针对锅炉侧壁上的轴向焊缝，研制了吸盘导轨式扫查器，设计示意图及装置放置示意图如下图6所示。

图6多浦乐扫查器

结 论

多浦乐在发展过程中形成了多元化生产线，从扫查器、自动爬行车乃至自动化检测系统和平台，公司的系统集成能力不断提升。从本案例可知，结合具体工件及扫查方式设计适合的扫查装置，可以实现更高效的检测。此外，多浦乐具备制作高水平、定制化的产品和方案的能力，可以很好帮助客户解决应用检测难题。
