管材、板材类对接焊缝的检测方法
发布日期:2022-11-16 阅读量:3985

一、管板类对接焊缝

  • 第一类管板焊缝

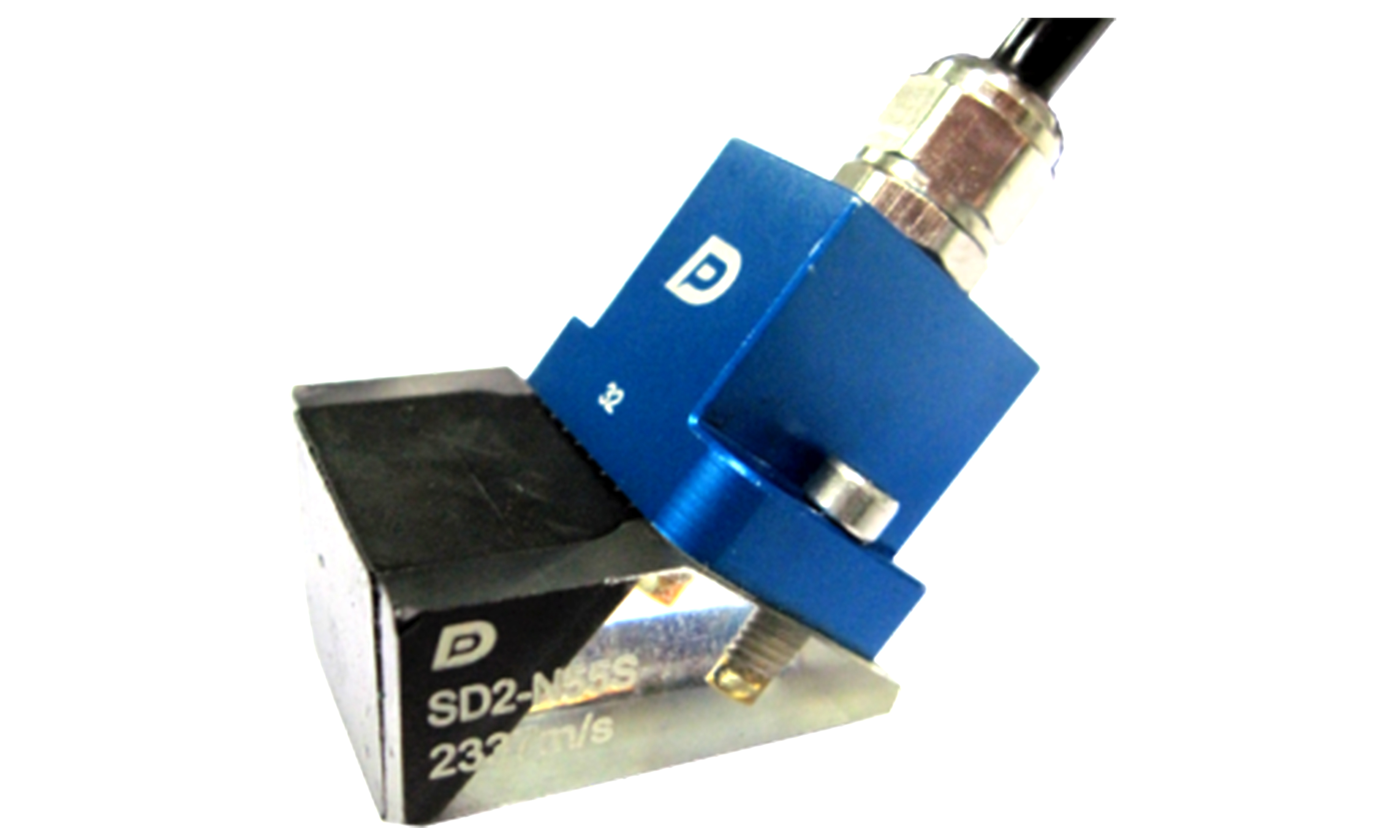

第一类管板焊缝如图所示,该类焊缝是从管端开坡口,坡口角度一般为45°,钝边长2mm左右。采用带角度楔块配合相控阵探头做扇形扫查,相控阵探头产生的声束可有效地覆盖整个焊缝。

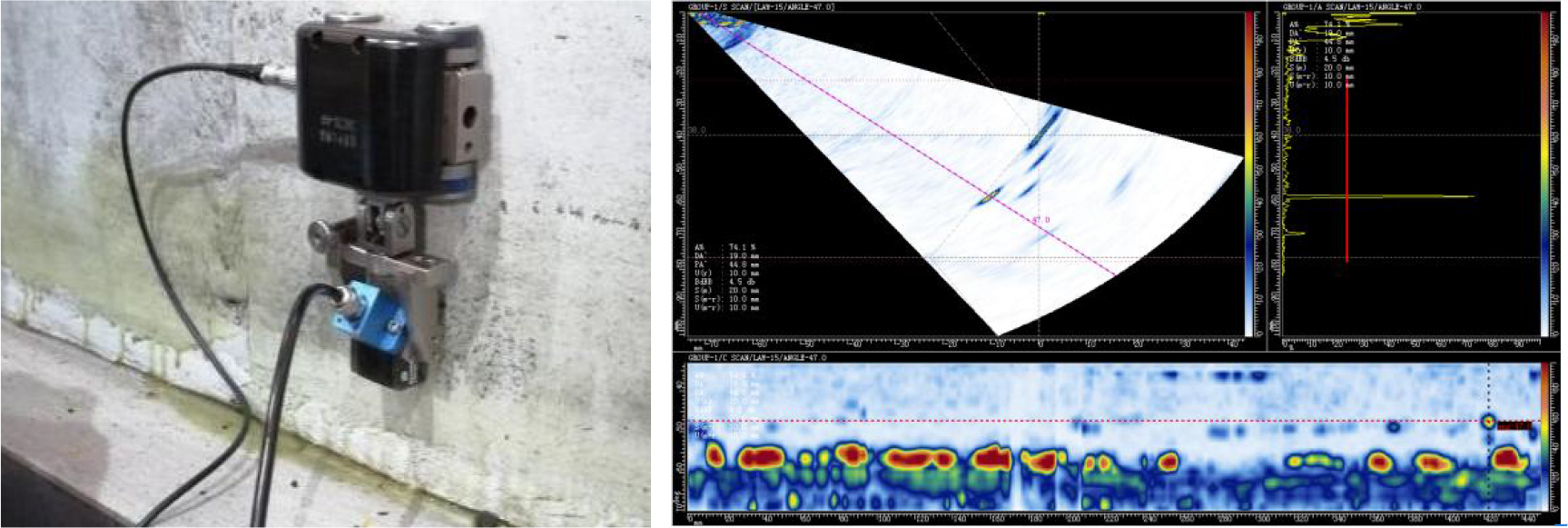

经检测,在设备端的S扫视图中可见焊缝坡口处存在一处缺陷,检测结果如下图所示。


  • 第二类管板对接焊缝

第二类管板对接焊缝如图所示,该类焊缝是通过切割管两侧并在壁厚方向上开一定的坡口,然后进行焊接,可直接使用线性扫查对工件待检区域进行检测。



该类型焊缝可通过仪器端S扫显示,可直观看出焊缝区域,并对焊缝区域进行检测,使检测变得更加方便快捷。

二、管管类角焊缝

管管类角焊缝,该类型的焊缝属于相贯线焊缝,工件结构示意图如下所示。由于每个位置对应的坡口都不一样,并且焊缝表面具有一定的检测盲区,所以检测具有一定难度。

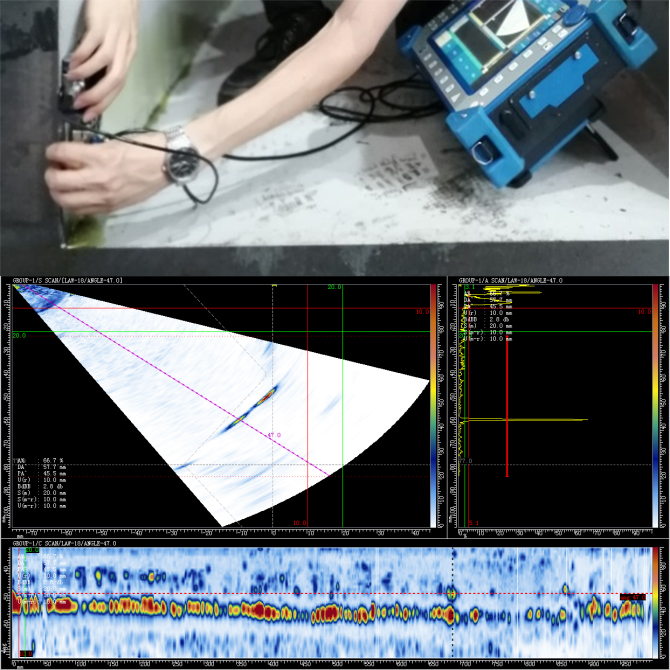

通过水平距离(PA):4.6mm,以及深度距离(DA):4.8mm可以判断出,该缺陷属于焊缝内部缺陷。

此类管插管焊缝检测推荐使用我司最新研发的NovaScan设备,可通过设置焊缝类型,在设备端查看3D声束仿真,实现检测区域的全覆盖。设备具有独特的管座检测功能,可实现探头移动过程中,S扫描实时显示探头相对位置的管座工件截面图,从而可轻易区分固有回波和缺陷回波,大大降低了缺陷评判难度。

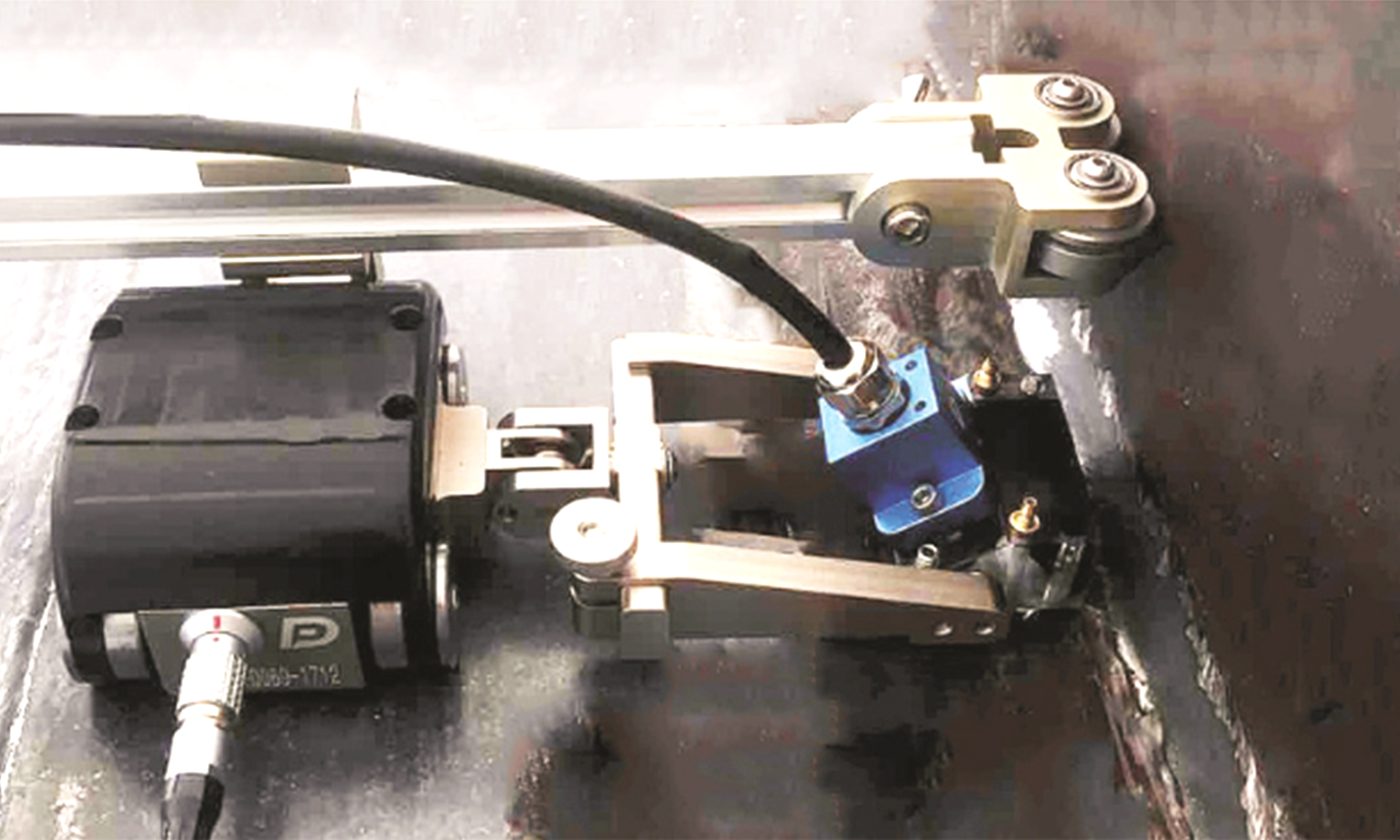

配合我司MOS07扫查器检测,完美解决管座检测难题。



三、板板类角焊缝

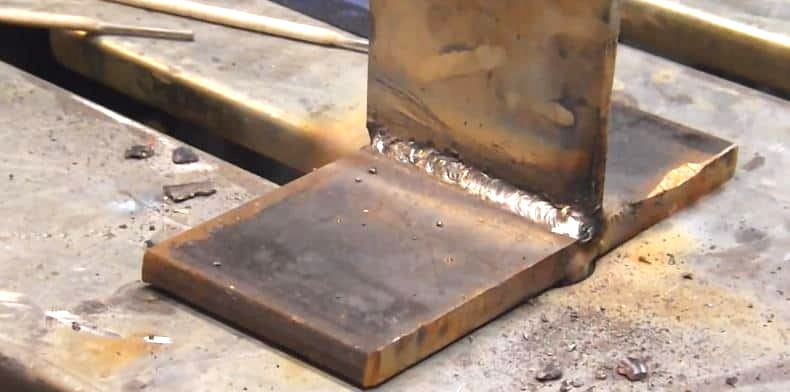

该类型焊缝一般在腹板两侧都开45°坡口,钝边长度1mm左右,该类型焊缝工件示意图如下所示。

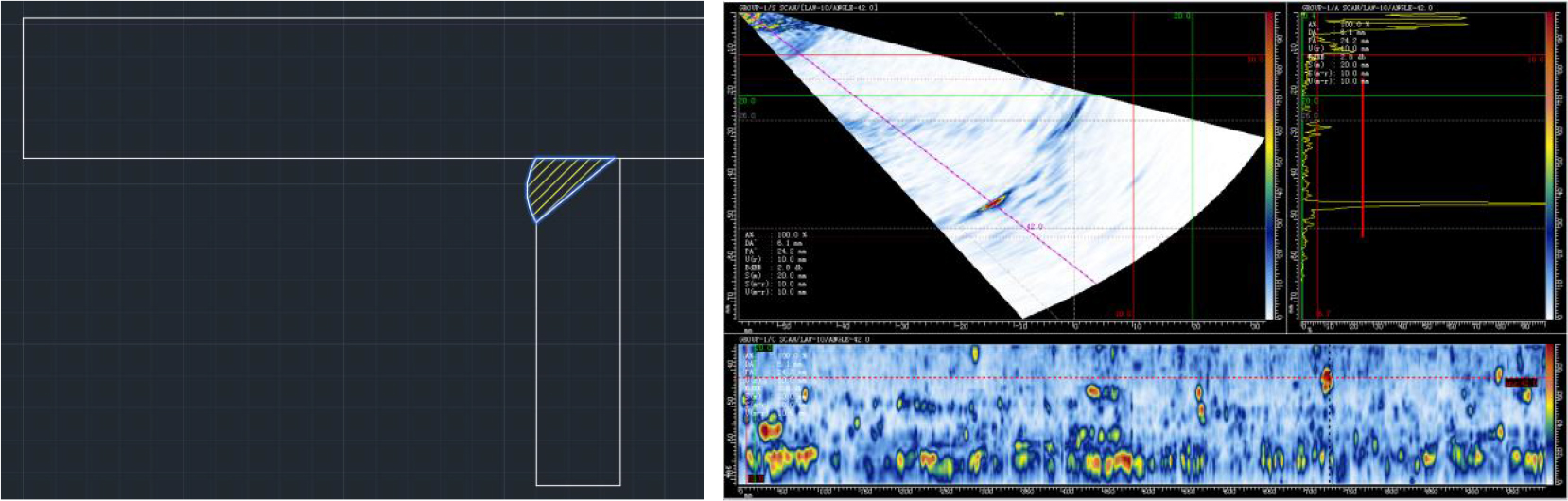

针对该类型尺寸规格多样的焊缝,选择PHASCAN设备的高级CAD导入功能,能实现有针对性的检测焊缝,使得检测结果更加直观清晰,对缺陷的定性、定量分析起到了很大的帮助作用。


四、圆环类搭接焊缝

该类型的焊缝是将两个圆环件,在不开坡口的情况下与板材进行焊接,工件示意图如下所示。


检测该类型焊缝一般选择使用带角度楔块做扇形扫查。检测时只要将探头按步进偏置距离绕焊缝扫查一周即可完成检测。

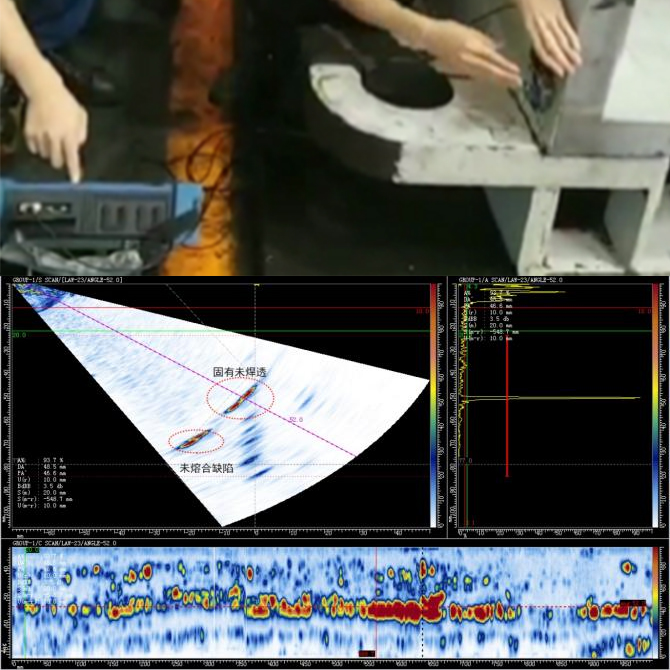

从检测结果可以看出,由于不开坡口,所以两个圆环搭接处都出现了端角回波信号,检测时只要需观察S扫视图中三角形内有无反射回波即可,同时,也可以使用PHASCAN设备CAD导入功能将工件焊缝轮廓图导入设备端,更加清晰、直观地观察焊缝区域是否存在缺陷,提高检测效率。
